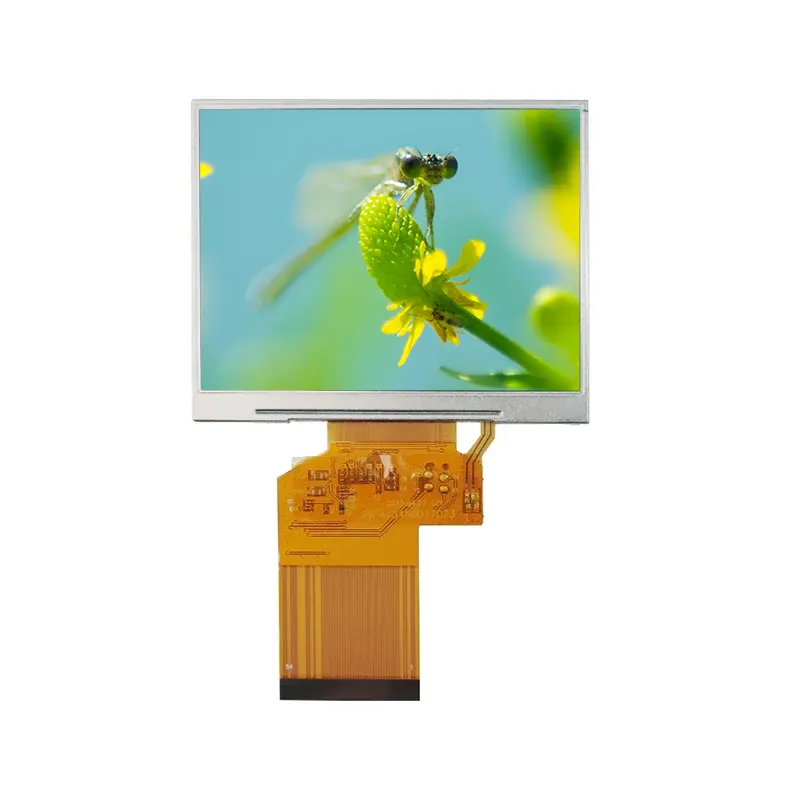

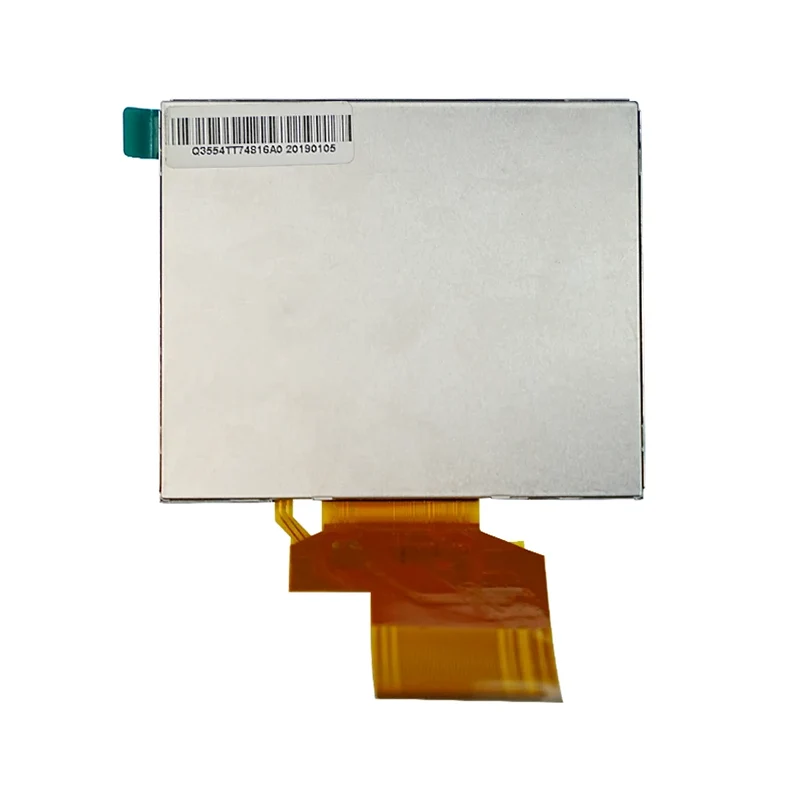

3.5' ইন্ডাস্ট্রিয়াল স্ট্যান্ডার্ড TN TFT LCD স্ক্রিন মডিউল

তিয়ানফু, উচ্চ-মানের, সাশ্রয়ী, এবং কাস্টমাইজযোগ্য ডিসপ্লেতে বিশেষজ্ঞ একটি চীনা এলসিডি প্রস্তুতকারক, 3.5' ইন্ডাস্ট্রিয়াল স্ট্যান্ডার্ড TN TFT LCD স্ক্রিন মডিউল অফার করে। কঠোর পরিবেশের জন্য প্রকৌশলী, এই মডিউলটিতে 320×RGB×240 রেজোলিউশন, 16.7M রঙ এবং HX8238D ড্রাইভার IC বৈশিষ্ট্য রয়েছে, যা শিল্প ব্যবস্থায় বিরামহীন একীকরণের জন্য বহুমুখী ইন্টারফেস (24-বিট RGB, সিরিয়াল RGB, CCIR601/656) সমর্থন করে। মূল বৈশিষ্ট্যগুলির মধ্যে রয়েছে শিল্প-গ্রেড তাপমাত্রা অভিযোজনযোগ্যতা (-20°C ~ +70°C অপারেটিং, -30°C ~ +80°C সঞ্চয়স্থান), 6-LED ব্যাকলাইট, 350:1 কনট্রাস্ট রেশিও, এবং কমপ্যাক্ট মাত্রা (76.90×63.9×3.26 মিমি)।

স্পেসিফিকেশন

Tianfu 3.5’ TFT LCD স্ক্রীন মডিউলের বিবরণ

হিউম্যান-মেশিন ইন্টারফেস (HMI), স্ট্যাটাস ডিসপ্লে মিটার, পোর্টেবল ডিভাইস স্ক্রীন, বা মাল্টিমিডিয়া প্লেব্যাক টার্মিনাল, 3.5' ইন্ডাস্ট্রিয়াল স্ট্যান্ডার্ড TN TFT LCD স্ক্রিন মডিউল পরিষ্কার, স্থিতিশীল এবং নির্ভরযোগ্য ডিসপ্লে সমাধান সরবরাহ করে।

1. শিল্প নিয়ন্ত্রণ ও অটোমেশন

· পিএলসি কন্ট্রোল প্যানেল এবং হিউম্যান-মেশিন ইন্টারফেস (HMI)

হ্যান্ডহেল্ড টেস্ট যন্ত্র (মাল্টিমিটার, অসিলোস্কোপ)

· শিল্প রোবট/অটোমেশন অপারেশন প্যানেল

· রিমোট কন্ট্রোল ইউনিট (ক্রেন, নির্মাণ যন্ত্রপাতি)

· পোর্টেবল ডেটা অধিগ্রহণ এবং পরিদর্শন টার্মিনাল

2.  Smart Home & Internet of Things (IoT)

· স্মার্ট হোম কন্ট্রোল প্যানেল/সেন্ট্রাল কন্ট্রোল স্ক্রিন

· স্মার্ট ওয়াল সুইচ

· হোম অ্যাপ্লায়েন্স কন্ট্রোল প্যানেল (এয়ার কন্ডিশনার, ওয়াশিং মেশিন, স্মার্ট রেফ্রিজারেটরের দরজা/আইসমেকার, ডিশওয়াশার, ওভেন, স্টিম ওভেন, ফ্রন্ট-লোড ওয়াশিং/ড্রাইং কম্বোস, স্মার্ট এয়ার কন্ডিশনার/ফ্রেশ এয়ার সিস্টেম কন্ট্রোল, স্মার্ট ওয়াটার হিটার)

3. ভোক্তা ইলেকট্রনিক্স এবং বাণিজ্যিক সরঞ্জাম

· পোর্টেবল গেম কনসোল, ডিজিটাল ফটো ফ্রেম, পোর্টেবল ডিভিডি প্লেয়ার, ব্লুটুথ স্পিকার/রেডিও ডিসপ্লে স্ক্রিন, পিওএস টার্মিনাল, অর্ডারিং টার্মিনাল, টাইম অ্যাটেনডেন্স মেশিন, ইলেকট্রনিক ডিকশনারিজ, প্রারম্ভিক শিক্ষার মেশিন/লার্নিং ডিভাইস, ইলেকট্রনিক কীবোর্ড, কমার্শিয়াল টারমিনাল হ্যান্ডহেল, বারকোড

কেন 200 টিরও বেশি ক্লায়েন্ট আমাদের বেছে নেওয়া চালিয়ে যান?

মূল সুবিধা

• উচ্চ সামঞ্জস্যের জন্য মাল্টি-ইন্টারফেস ডিজাইন

একই সাথে সমান্তরাল RGB, সিরিয়াল RGB, এবং CCIR656/601 সমর্থন করে, বিভিন্ন প্রধান নিয়ন্ত্রণ স্কিমগুলিতে নমনীয় অভিযোজন সক্ষম করে এবং গ্রাহকদের হার্ডওয়্যার সমন্বয় খরচ হ্রাস করে।

• শিল্প-গ্রেড পরিবেশগত অভিযোজনযোগ্যতা

-10°C ~ +60°C এর একটি অপারেটিং তাপমাত্রা পরিসীমা নিয়ে গর্বিত এবং উচ্চ-নিম্ন তাপমাত্রার সঞ্চয়স্থান, তাপমাত্রা সাইক্লিং, কম্পন এবং ESD সহ একাধিক নির্ভরযোগ্যতা পরীক্ষায় উত্তীর্ণ হয়েছে, এটি কঠোর পরিবেশের জন্য উপযুক্ত করে তুলেছে।

• অপ্টিমাইজ করা অপটিক্যাল এবং স্পর্শ অভিজ্ঞতা

একটি নিউটন-রিং প্রতিরোধী ম্যাট ফিল্ম গ্রহণ করে হস্তক্ষেপের প্রান্ত দূর করতে এবং মসৃণ স্পর্শ অপারেশন নিশ্চিত করতে; স্ক্র্যাচ প্রতিরোধের জন্য পৃষ্ঠের কঠোরতা হল ≥ 3H, উচ্চ-ফ্রিকোয়েন্সি অপারেশন পরিস্থিতির জন্য আদর্শ।

• সুনির্দিষ্ট যান্ত্রিক কাঠামো এবং সহজ-সমাবেশের নকশা

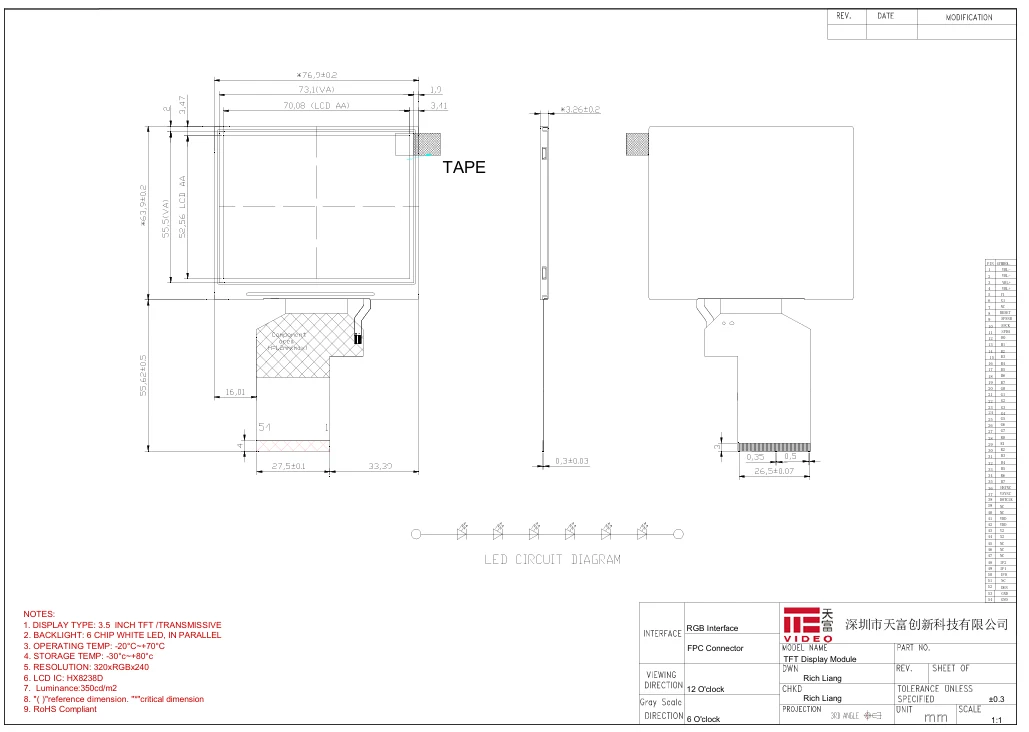

AA, OD, VA, এবং রাবার ফ্রেম সহ মূল মাত্রার একাধিক সেট সরবরাহ করে, গ্রাহকদের কাঠামোগত গর্ত খোলার এবং ল্যামিনেশন ডিজাইনকে সহজতর করে এবং সমাবেশের অসুবিধা হ্রাস করে।

• প্রশস্ত ভোল্টেজ সরবরাহ এবং কম শক্তি খরচ

2.6V–3.6V এর একটি বিস্তৃত ভোল্টেজ ইনপুট পরিসীমা বৈশিষ্ট্যযুক্ত, বিদ্যুৎ সরবরাহের ওঠানামার প্রতি কম সংবেদনশীলতা, ব্যাটারি চালিত বা শিল্প বিদ্যুৎ সরবরাহ পরিবেশের জন্য উপযুক্ত।

16 বছরের বিশেষ অভিজ্ঞতার সাথে আপনার বিশ্বস্ত এলসিডি অংশীদার---তিয়ানফু

আপনি যখন একাধিক সরবরাহকারীর তুলনা করেন, পরামিতি এবং দামের বাইরে, আমরা লিকুইড ক্রিস্টাল ডিসপ্লে শিল্পে 16 বছরেরও বেশি সময় নিবেদিত অভিজ্ঞতা সহ একটি ছোট এবং মাঝারি আকারের প্রস্তুতকারক হিসাবে আমাদের অনন্য মূল্য জানাতে চাই। আমাদের বেছে নেওয়ার অর্থ হল আপনি শুধুমাত্র একটি ডিসপ্লে মডিউলের চেয়েও বেশি কিছু পাবেন – আপনি একটি স্থিতিশীল, নির্ভরযোগ্য, এবং অত্যন্ত প্রতিক্রিয়াশীল দীর্ঘমেয়াদী অংশীদার পাবেন।

✅ আমরা আমাদের পণ্যগুলি জানি এবং আরও গুরুত্বপূর্ণভাবে, আমরা আপনার প্রয়োজনীয়তাগুলি বুঝতে পারি

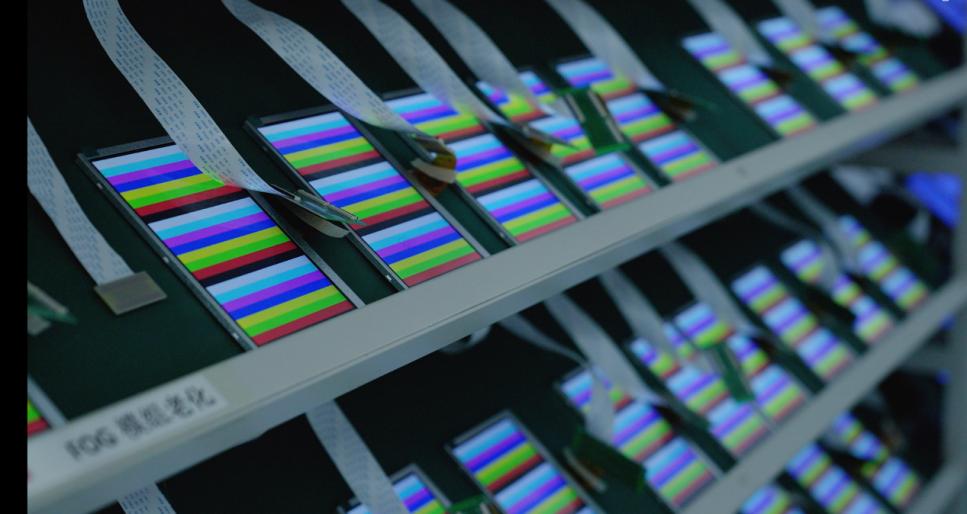

· প্রমাণিত উত্পাদন প্রক্রিয়া: 16 বছরের সঞ্চিত অভিজ্ঞতা আমাদেরকে HX8238D-এর মতো ক্লাসিক ড্রাইভার IC-এর প্রয়োগে গভীরভাবে দক্ষতা দিয়েছে। COG বন্ধন এবং ITO ফিল্ম ল্যামিনেশন থেকে শুরু করে বার্ধক্য পরীক্ষা এবং 100% পরিদর্শন, আমরা পরিপক্ক এবং স্থিতিশীল উত্পাদন কর্মপ্রবাহ স্থাপন করেছি, আপনার প্রাপ্ত প্রতিটি মডিউল ধারাবাহিক কর্মক্ষমতা, নির্ভরযোগ্যতা এবং স্থায়িত্ব প্রদান করে তা নিশ্চিত করে।

পেইন পয়েন্ট-টার্গেটেড ডিজাইন: মডিউলের মাল্টি-ইন্টারফেস সামঞ্জস্য (RGB/CCIR) এবং ইন্ডাস্ট্রিয়াল-গ্রেড ওয়াইড-টেম্পারেচার টলারেন্স হল ব্যাপক গ্রাহক প্রতিক্রিয়ার ভিত্তিতে ডিজাইন অপ্টিমাইজেশনের ফলাফল। আমরা বুঝি যে ছোট এবং মাঝারি ব্যাচের গ্রাহকদের একাধিক প্রকল্পের বিভিন্ন প্রয়োজনীয়তা মেটাতে একটি "বহুমুখী" এবং শক্তিশালী প্রদর্শন প্রয়োজন।

✅ আমাদের মাঝারি স্কেল মানে বৃহত্তর ফোকাস এবং নমনীয়তা

· দ্রুত প্রতিক্রিয়া এবং যোগাযোগ: বড় উদ্যোগের জন্য সাধারণত কোন কষ্টকর পদ্ধতি নেই। আপনার প্রযুক্তিগত অনুসন্ধান, স্পেসিফিকেশন নিশ্চিতকরণ, বা পরিবর্তনের অনুরোধগুলি অভিজ্ঞ প্রকৌশলী বা প্রকল্প পরিচালকদের দ্বারা সরাসরি পরিচালনা করা হবে, প্রতিক্রিয়া সময় দিনের চেয়ে ঘন্টায় পরিমাপ করা হবে।

· নমনীয় কাস্টমাইজেশন সমর্থন: আপনার এফপিসি দৈর্ঘ্য, ইন্টারফেস পিনআউট, ব্যাকলাইট উজ্জ্বলতা, বা নির্দিষ্ট ফার্মওয়্যার ইনিশিয়ালাইজেশন কোডগুলির ছোট-ব্যাচ অভিযোজনে সামঞ্জস্যের প্রয়োজন হোক না কেন, আমাদের কাছে দ্রুত প্রকৌশল প্রতিক্রিয়ার ক্ষমতা রয়েছে। আপনার 500 ইউনিটের অর্ডারকে মূল অ্যাকাউন্টের মতোই অগ্রাধিকার দিয়ে বিবেচনা করা হয়।

· ফোকাস-চালিত মান: আমরা এই মূল ব্যবসাকে কেন্দ্র করে সমস্ত প্রক্রিয়ার উন্নতি এবং মান নিয়ন্ত্রণের ব্যবস্থা সহ ছোট থেকে মাঝারি আকারের TFT এবং টাচ স্ক্রিন তৈরিতে বিশেষজ্ঞ। আপনি যা পান তা হল দক্ষতার একটি কেন্দ্রীভূত ক্ষেত্রে নিবেদিত একটি দলের আউটপুট।

✅ আমরা নিয়ন্ত্রিত গুণমান এবং স্থিতিশীল সরবরাহ নিশ্চিত করে আমাদের খ্যাতিকে মূল্য দিই

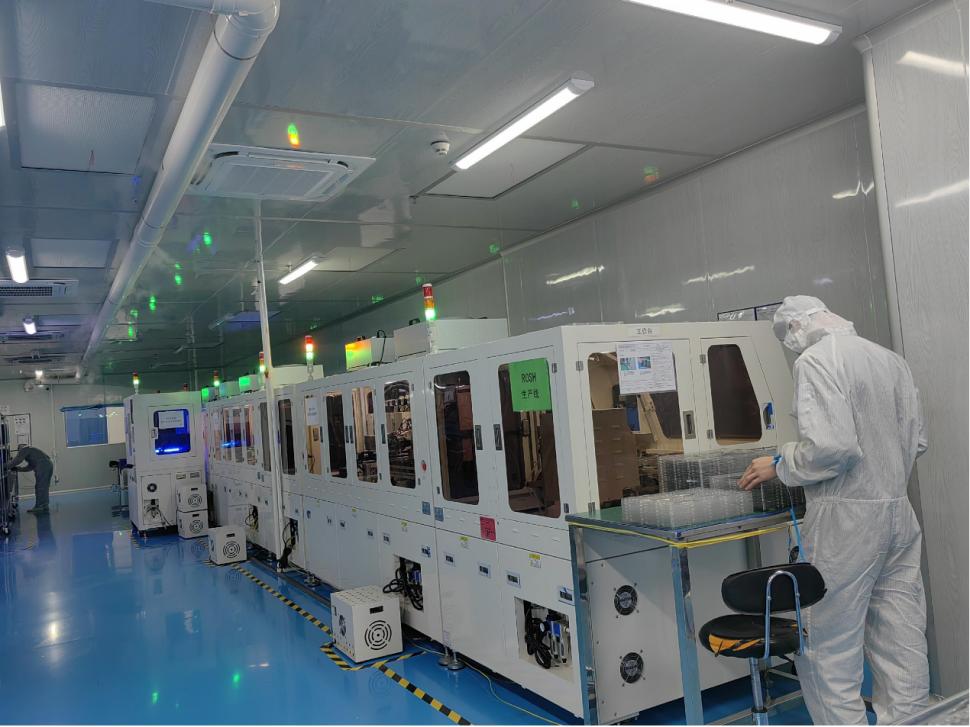

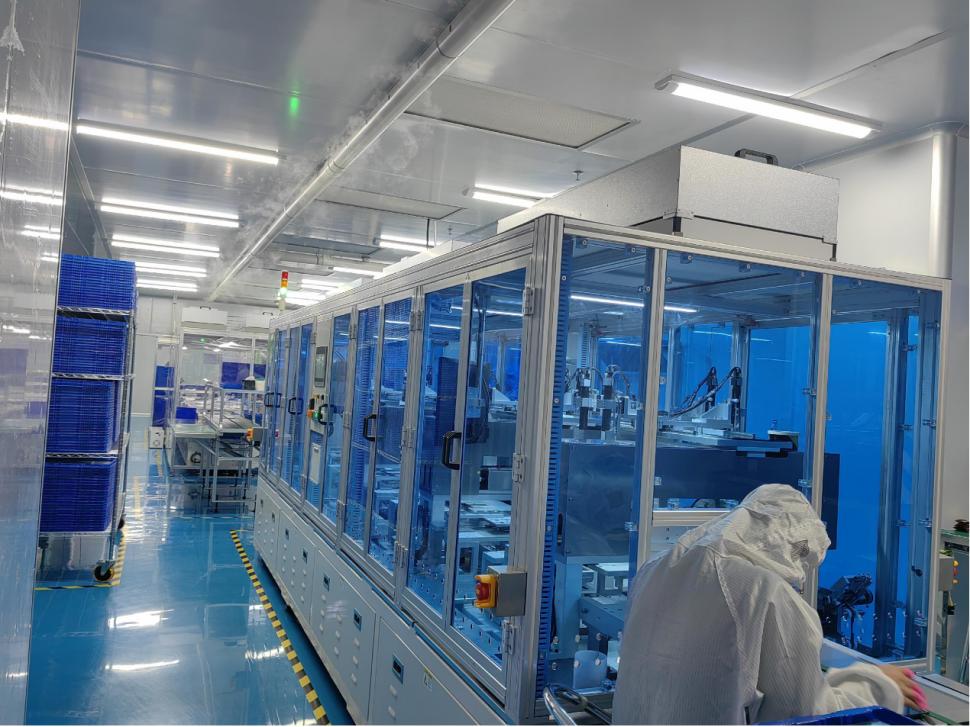

· ফুল-সাইকেল ইন-হাউস ম্যানেজমেন্ট: উপাদান সংগ্রহ এবং SMT প্লেসমেন্ট থেকে মডিউল সমাবেশ এবং পরীক্ষা, সমস্ত জটিল প্রক্রিয়া আমাদের নিজস্ব সুবিধাগুলিতে সম্পন্ন হয়। এটি আউটসোর্সিং দ্বারা সৃষ্ট মানের ওঠানামার ঝুঁকি দূর করে পূর্ণ মানের সন্ধানযোগ্যতা এবং নিয়ন্ত্রণ নিশ্চিত করে।

দীর্ঘমেয়াদী সরবরাহের প্রতিশ্রুতি: আমরা আপনার প্রকল্পগুলির জন্য পণ্য জীবনচক্রের গুরুত্ব সম্পূর্ণরূপে স্বীকার করি। HX8238D-এর মতো ক্লাসিক উপাদানগুলির জন্য, আমরা একটি সুরক্ষিত ইনভেন্টরি সিস্টেম প্রতিষ্ঠা করেছি এবং শূন্য উদ্বেগের সাথে আপনার দীর্ঘমেয়াদী উত্পাদনের চাহিদাগুলিকে সমর্থন করে নিশ্চিত অবিচ্ছিন্ন সরবরাহ সরবরাহ করতে পারি।

· স্বচ্ছ সহযোগিতা: আমরা বিশদ ডেটাশীট, পরীক্ষার প্রতিবেদন এবং এমনকি প্রক্রিয়া পরিচিতি প্রদান করতে পেরে খুশি। আমরা বিশ্বাস করি যে শুধুমাত্র যখন গ্রাহকরা অবহিত ক্রয়ের সিদ্ধান্ত নেয় তখন দীর্ঘমেয়াদী অংশীদারিত্ব তৈরি করা যায়।

✅ ব্যাপক প্রাক-বিক্রয় এবং বিক্রয়োত্তর সহায়তা

· ব্যবহারের জন্য প্রস্তুত ডেভেলপমেন্ট সাপোর্ট: প্রতিটি মডিউল স্পষ্ট ইন্টারফেস সংজ্ঞা, বৈধ ড্রাইভার কোড (সাধারণ MCU প্ল্যাটফর্মের সাথে সামঞ্জস্যপূর্ণ), এবং পরিকল্পিত রেফারেন্স সহ আসে, যা উল্লেখযোগ্যভাবে আপনার ইঞ্জিনিয়ারদের ডিবাগিং সময় কমিয়ে দেয়।

· উত্পাদন বাস্তবায়ন সহায়তা: আপনি যদি প্রথমবারের মতো আমাদের মডিউলগুলি ব্যবহার করেন তবে আমরা সোল্ডারিং, সমাবেশ সতর্কতা এবং সাধারণ কার্যকরী পরীক্ষার বিষয়ে নির্দেশিকা প্রদান করতে পারি, যা আপনাকে মসৃণ ব্যাপক উত্পাদন অর্জনে সহায়তা করে।

· নির্ভরযোগ্য গুণমানের নিশ্চয়তা: সমস্ত মডিউল চালানের আগে 100% বৈদ্যুতিক পরীক্ষা এবং নমুনা নির্ভরযোগ্যতা পরিদর্শন করে এবং 12-মাসের গুণমানের ওয়ারেন্টি দ্বারা সমর্থিত।

সংক্ষেপে, আমাদের বেছে নেওয়ার অর্থ হল একটি নির্ভরযোগ্য অংশীদার বেছে নেওয়া যিনি প্রস্তাব করেন:

16 বছরের শিল্প অভিজ্ঞতা দ্বারা পরিমার্জিত পণ্যগুলি + একটি ছোট-এবং-মাঝারি উদ্যোগ হিসাবে আপনার কাস্টমাইজেশনের প্রয়োজনে চটপটে প্রতিক্রিয়াশীলতা + কঠোর মান নিয়ন্ত্রণ যেন আমাদের নিজস্ব ব্র্যান্ডকে সুরক্ষিত করে।

আমরা বাজারে সবচেয়ে বড় সরবরাহকারী নাও হতে পারি, কিন্তু আমরা সেই ব্যক্তি হতে প্রতিশ্রুতিবদ্ধ যে আপনাকে সবচেয়ে ভালোভাবে বোঝে এবং আপনাকে সবচেয়ে বড় মানসিক শান্তি প্রদান করে।

প্রশ্ন

প্রশ্ন 1: এই পর্দা কি স্পর্শ কার্যকারিতা সমর্থন করে?

হ্যাঁ, এই মডিউলটি একটি প্রতিরোধী টাচ স্ক্রিন (ITO ফিল্ম) সংহত করে যা একক-পয়েন্ট স্পর্শ সমর্থন করে। এটিতে একটি স্ট্যান্ডার্ড 4-ওয়্যার প্রতিরোধী ইন্টারফেস রয়েছে এবং এর জন্য একটি বাহ্যিক স্পর্শ নিয়ন্ত্রণ চিপ বা একটি অন্তর্নির্মিত ADC সহ একটি MCU প্রয়োজন৷

প্রশ্ন 2: আপনি ক্যাপাসিটিভ স্পর্শ সহ একটি সংস্করণ প্রদান করতে পারেন?

বর্তমান স্ট্যান্ডার্ড সংস্করণ প্রতিরোধী স্পর্শ সঙ্গে আসে. ক্যাপাসিটিভ স্পর্শের জন্য (মাল্টি-পয়েন্ট স্পর্শ সমর্থন করে), কাস্টমাইজেশনের জন্য আমাদের সাথে যোগাযোগ করুন।

প্রশ্ন 3: ইন্টারফেসে CCIR656 এবং CCIR601 এর মধ্যে পার্থক্য কী? আমি কিভাবে নির্বাচন করা উচিত?

CCIR656 হল একটি এমবেডেড সিঙ্ক সিগন্যাল ফরম্যাট (সাধারণত ডিজিটাল ভিডিও স্ট্রিমগুলির জন্য ব্যবহৃত হয়), যখন CCIR601 হল একটি আলাদা সিঙ্ক সিগন্যাল ফর্ম্যাট৷ যদি আপনার প্রসেসর স্ট্যান্ডার্ড ITU-R BT.656/BT.601 ভিডিও সংকেত দেয় (যেমন, কিছু মাল্টিমিডিয়া প্রসেসর), সরাসরি সংযোগ সম্ভব। আপনি যদি অনিশ্চিত হন, অনুগ্রহ করে আপনার প্রধান নিয়ন্ত্রণ মডেল প্রদান করুন এবং আমরা নির্বাচন করতে সহায়তা করব।

Q4: -10°C ~ +60°C এর অপারেটিং তাপমাত্রার পরিসর কি একটি বিস্তৃত পরিসরে প্রসারিত করা যেতে পারে?

আদর্শ পণ্যের এই তাপমাত্রা পরিসীমা আছে। শিল্প প্রশস্ত-তাপমাত্রার প্রয়োজনীয়তার জন্য যেমন -30°C ~ +80°C, কাস্টমাইজেশন নিয়ে আলোচনা করা যেতে পারে, যা সাধারণত তরল স্ফটিক উপকরণ এবং উত্পাদন প্রক্রিয়াগুলির সমন্বয় জড়িত।

প্রশ্ন 5: ম্যাচিং ড্রাইভার বোর্ড বা অ্যাডাপ্টার বোর্ড উপলব্ধ?

আপনার সার্কিট ডিজাইনকে সহজ করতে আমরা RGB অ্যাডাপ্টার বোর্ড এবং টাচ অ্যাডাপ্টার বোর্ড (টাচ আইসি সহ) প্রদান করতে পারি। বিস্তারিত জানার জন্য আমাদের বিক্রয় দলের সাথে পরামর্শ করুন.

উৎপাদন ও ব্যবহার সম্পর্কিত

প্রশ্ন 6: মডিউলটির ESD সুরক্ষা স্তর কী?

মডিউলটি সাধারণ শিল্প পরিবেশের প্রয়োজনীয়তা পূরণ করে ±8kV (এয়ার ডিসচার্জ) / ±4kV (যোগাযোগ স্রাব) এর ESD পরীক্ষায় উত্তীর্ণ হয়েছে। পণ্য হাউজিং ডিজাইন করার সময় উপযুক্ত গ্রাউন্ডিং এবং নিরোধক ব্যবস্থা নেওয়ার সুপারিশ করা হয়।

প্রশ্ন 7: 15ms এর প্রতিক্রিয়া সময় কি মোশন ব্লার করবে?

15ms হল সাধারণ ধূসর-থেকে-ধূসর প্রতিক্রিয়ার সময়, যা শিল্প নিয়ন্ত্রণ, ইন্সট্রুমেন্টেশন এবং ইন্টারেক্টিভ ইন্টারফেসের মতো বেশিরভাগ পরিস্থিতির জন্য যথেষ্ট। উচ্চ-গতির ভিডিও প্লেব্যাকের জন্য (যেমন, 30fps এর উপরে), এটি প্রকৃত গতিশীল চিত্র কর্মক্ষমতা মূল্যায়ন করার সুপারিশ করা হয়।

প্রশ্ন 8: মডিউলটির ব্যাকলাইট কীভাবে সংযুক্ত হয়?

মডিউল নিজেই একটি ব্যাকলাইট ড্রাইভার সার্কিট অন্তর্ভুক্ত করে না, কিন্তু LED ব্যাকলাইট পিন প্রদান করে (সাধারণত +3.3V এবং GND)। আপনাকে একটি বাহ্যিক ধ্রুবক বর্তমান উত্স বা ব্যাকলাইট ড্রাইভার সার্কিট সংযোগ করতে হবে। কারেন্ট নির্ভর করে ব্যাকলাইট LED-এর সিরিজ-সমান্তরাল কনফিগারেশনের উপর (সাধারণ মান: প্রায় 60-100mA)।
