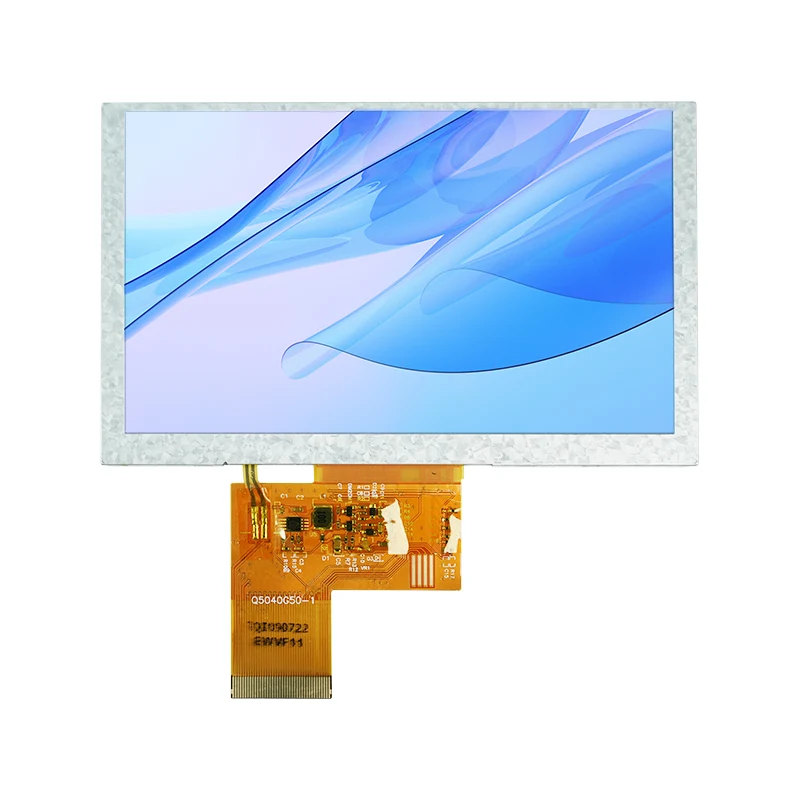

স্মার্ট টিএফটি এলসিডি ডিসপ্লে: নির্বাচন থেকে উন্নয়ন স্থাপনার জন্য একটি ব্যবহারিক গাইড

এমবেডেড সিস্টেম এবং মানব-মেশিন ইন্টারঅ্যাকশন ডিজাইনে,স্মার্ট TFT LCD ডিসপ্লেএটি আর নিছক একটি "ডিসপ্লে কম্পোনেন্ট" নয় - এটি একটি গুরুত্বপূর্ণ ফ্যাক্টর যা ব্যবহারকারীর অভিজ্ঞতা এবং পণ্যের সাফল্য নির্ধারণ করে। আপনি একটি ইন্ডাস্ট্রিয়াল HMI, একটি স্মার্ট হোম কন্ট্রোল প্যানেল, বা একটি হ্যান্ডহেল্ড মেডিকেল ডিভাইস ডেভেলপ করছেন না কেন, বাজারে স্মার্ট TFT LCD-এর বিশাল অ্যারে নেভিগেট করা এবং দ্রুত মোতায়েন নিশ্চিত করার সাথে সাথে সঠিক পছন্দ করা প্রায়শই মনে হয় তার চেয়ে বেশি জটিল।

1. নির্বাচন: শুধু আকার এবং রেজোলিউশন তাকান না

বাছাই পর্বের সময় সবচেয়ে সাধারণ ভুল হল "ঠিক মনে হচ্ছে" এমন মানসিকতা নিয়ে পর্দায় স্থির হওয়া। বাস্তবে, স্মার্ট টিএফটি এলসিডিগুলির মধ্যে মূল পার্থক্যগুলি প্রায়শই স্পেক শীটের বাইরে থাকে।

1.1 ইন্টারফেসের ধরন: প্রথম সমালোচনামূলক বিভাজন

ইন্টারফেসের ধরন সরাসরি নির্ধারণ করে যে আপনার প্রধান নিয়ামক স্ক্রীন চালাতে পারে কিনা এবং বিকাশ প্রক্রিয়াটি কতটা জটিল হবে। সাধারণ ইন্টারফেসের ধরনগুলির প্রত্যেকের নিজস্ব উপযুক্ত অ্যাপ্লিকেশন রয়েছে:

একটি বিশেষ দ্রষ্টব্য: যদি আপনার প্রধান নিয়ামকটি STM32F103-এর মতো একটি MCU হয় যাতে অন্তর্নির্মিত RGB কন্ট্রোলার না থাকে, তাহলে সরাসরি একটি RGB- ইন্টারফেস স্ক্রীন নির্বাচন করা অত্যন্ত কঠিন হবে৷ আপনার একটি অতিরিক্ত ব্রিজ চিপ লাগবে (যেমন SSD1963), অথবা বিকল্পভাবে, একটি SPI বা সমান্তরাল-ইন্টারফেস স্ক্রিনে স্যুইচ করুন।

1.2 রেজোলিউশন এবং সাইজ ম্যাচিং

উচ্চ রেজোলিউশন সবসময় ভাল হয় না. এমবেডেড সিস্টেমের স্পেস-সীমাবদ্ধ বিশ্বে, উচ্চ রেজোলিউশন মানে বড় ফ্রেমবাফার মেমরি ব্যবহার, উচ্চ শক্তি খরচ এবং উচ্চ খরচ। অঙ্গুষ্ঠের একটি নিয়ম হল:

সাধারণ আইকন বা পাঠ্য প্রদর্শনের জন্য (যেমন, অ্যাপ্লায়েন্স প্যানেল): 240x240 বা 320x320 যথেষ্ট
স্ট্যান্ডার্ড মানব-মেশিন ইন্টারফেসের জন্য (যেমন, হ্যান্ডহেল্ড টার্মিনাল): 480x480 বা 800x480
স্পষ্ট চার্ট বা ছবি প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য: 720x720 বা তার উপরে

স্কয়ার টিএফটি স্মার্ট পরিধানযোগ্য এবং শিল্প যন্ত্রগুলিতে ক্রমশ সাধারণ হয়ে উঠছে। সাধারণ বৈশিষ্ট্যগুলির মধ্যে রয়েছে 1.3-ইঞ্চি (240x240), 3.4-ইঞ্চি (480x480), এবং 4.0-ইঞ্চি (720x720)।

1.3 পরিবেশগত অভিযোজনযোগ্যতা: ইনডোর, আউটডোর, নাকি চরম অবস্থা?

অনেক প্রকল্প প্রোটোটাইপিং পর্যায়ে স্ট্যান্ডার্ড স্ক্রীনের সাথে সূক্ষ্ম কাজ করে কিন্তু একবার ক্ষেত্রে মোতায়েন করা সমস্যার সম্মুখীন হয়। তিনটি মূল পরামিতি বিশেষ মনোযোগ প্রাপ্য:

• উজ্জ্বলতা: 300-400 নিট ইনডোর ব্যবহারের জন্য যথেষ্ট; আধা-আউটডোর অ্যাপ্লিকেশনগুলির জন্য 500-800 নিট প্রয়োজন; সরাসরি সূর্যালোকের অধীনে সম্পূর্ণ বহিরঙ্গন ব্যবহার সুস্পষ্টতার জন্য 1000 নিট বা তার বেশি প্রয়োজন

• অপারেটিং তাপমাত্রা: বাণিজ্যিক গ্রেড: 0°C থেকে 50°C; শিল্প গ্রেড: -20°C থেকে 70°C; স্বয়ংচালিত বা চরম পরিবেশের প্রয়োজন -30°C থেকে 85°C বা তার চেয়েও বেশি

• ভিউয়িং অ্যাঙ্গেল: এমন পরিস্থিতিতে যেখানে একাধিক লোক স্ক্রীন দেখে বা যেখানে ডিভাইসটি একটি কোণে ইনস্টল করা আছে, আইপিএস ফুল-ভিউয়িং-এঙ্গেল স্ক্রিন পছন্দ করা হয়; TN স্ক্রিনগুলি সস্তা কিন্তু প্রশস্ত কোণে উল্লেখযোগ্য রঙের পরিবর্তন প্রদর্শন করে

1.4 টাচ প্যানেল এবং সারফেস ট্রিটমেন্ট

যদি আপনার পণ্যের স্পর্শ কার্যকারিতার প্রয়োজন হয়, প্রতিরোধী এবং ক্যাপাসিটিভ প্রকারের মধ্যে বেছে নেওয়ার বাইরে, বেশ কয়েকটি সহজে উপেক্ষিত বিবরণ রয়েছে:

ল্যামিনেশন পদ্ধতি: অপটিক্যাল বন্ডিং এয়ার-গ্যাপ ল্যামিনেশনের তুলনায় ভালো স্বচ্ছতা এবং কম প্রতিফলন প্রদান করে, কিন্তু উচ্চ খরচে আসে
সারফেস লেপ: অ্যান্টি-গ্লেয়ার (এজি), অ্যান্টি-রিফ্লেক্টিভ (এআর), এবং অ্যান্টি-ফিঙ্গারপ্রিন্ট (এএফ) আবরণ - আউটডোর বা উচ্চ-উজ্জ্বলতা ডিভাইসগুলির জন্য, একটি AG + AR সমন্বয় সুপারিশ করা হয়

কভার গ্লাস কাস্টমাইজেশন: গোলাকার কোণ, সিল্ক-স্ক্রিন লোগো, গর্ত বা অন্যান্য নান্দনিক পরিবর্তন প্রয়োজন কিনা

2. হার্ডওয়্যার এবং ড্রাইভার: পিটফল এড়ানো

একবার স্ক্রিন নির্বাচন করা হলে, হার্ডওয়্যার ডিজাইন এবং ড্রাইভার ডেভেলপমেন্ট সম্ভাব্য ক্ষতির আরেকটি সেট প্রবর্তন করে।

2.1 FPC কেবল এবং সংযোগ

80% স্ক্রিন গ্লিচের কারণ হল FPC কেবল। কেবলটি ঢোকানোর বা অপসারণ করার আগে সর্বদা সংযোগকারীর ল্যাচটি আনলক করুন — জোর করে এটিকে টানলে সোনার পরিচিতির ক্ষতি হতে পারে। সিস্টেমটি চালু থাকা অবস্থায় FPC কে কখনো প্লাগ বা আনপ্লাগ করবেন না, কারণ অবশিষ্ট কারেন্ট ইন্টারফেসটিকে পুড়িয়ে ফেলতে পারে।

FPC কাস্টমাইজ করার সময়, মনোযোগ দিন:

পিন সিকোয়েন্স এবং ভোল্টেজ লেভেল আপনার মেইনবোর্ডের সাথে সামঞ্জস্যপূর্ণ কিনা
বাঁকানো, প্রশস্ত করা, বা অন্যান্য উপাদানগুলির চারপাশে রাউটিং প্রয়োজন কিনা
FPC দৈর্ঘ্য যান্ত্রিক ঘের নকশার সাথে মেলে কিনা

2.2 পাওয়ার সাপ্লাই এবং ব্যাকলাইট

TFT-LCD-এর জন্য সাধারণত একাধিক ভোল্টেজ রেলের প্রয়োজন হয়: VDD (3.3V লজিক), VGH (পজিটিভ বায়াস), VGL (নেতিবাচক পক্ষপাত) এবং অন্যান্য। অস্বাভাবিক পাওয়ার ডেলিভারি রঙ বিকৃতি এবং স্ক্রিন ফ্লিকারের এক নম্বর কারণ। একটি সাধারণ ডায়গনিস্টিক পদ্ধতি হল VCOM ভোল্টেজ ডেটাশীট স্পেসিফিকেশন থেকে বিচ্যুত হয়েছে কিনা তা পরীক্ষা করা (উদাহরণস্বরূপ, 3.8V অতিক্রম করলে প্রায়শই উপলব্ধিযোগ্য ফ্লিকার হয়)।

ব্যাকলাইট ড্রাইভিংয়ের জন্য, PWM ডিমিং সহ একটি ধ্রুবক-কারেন্ট সমাধান সুপারিশ করা হয়। যদি PWM ফ্রিকোয়েন্সি 150Hz এর নিচে নেমে যায়, তাহলে মানুষের চোখ ঝিকিমিকি অনুভব করতে পারে; ফ্রিকোয়েন্সি 200Hz এর উপরে বাড়ানোর পরামর্শ দেওয়া হয়।

2.3 ড্রাইভার আইসি এবং গ্রাফিক্স লাইব্রেরি

সাধারণ TFT ড্রাইভার IC-এর মধ্যে রয়েছে ILI9341, ST7789, এবং ST7735। এর মধ্যে, ILI9341 সর্বাধিক প্রচুর ডকুমেন্টেশন এবং সহজতম ড্রাইভার বাস্তবায়ন অফার করে, এটিকে 240x320 রেজোলিউশন অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।

গ্রাফিক্স লাইব্রেরির জন্য, LVGL এবং TouchGFX হল এমবেডেড স্পেসের মূলধারার পছন্দ। LVGL ওপেন-সোর্স এবং একাধিক প্ল্যাটফর্ম সমর্থন করে, যখন TouchGFX STM32 মাইক্রোকন্ট্রোলারের জন্য গভীরভাবে অপ্টিমাইজ করা হয়েছে।

3. একটি বিশেষ বিকল্প: UART স্মার্ট সিরিয়াল স্ক্রিন

যদি আপনার দল গ্রাফিক্স ড্রাইভার ডেভেলপমেন্টে উল্লেখযোগ্য সময় বিনিয়োগ করতে না চায়, বা আপনার প্রধান কন্ট্রোলারের সীমিত সংস্থান থাকলে, UART সিরিয়াল স্ক্রিনটি বিবেচনা করার মতো একটি বিকল্প।

এই জাতীয় স্ক্রিনগুলি একটি অন্তর্নির্মিত MCU (যেমন, ATmega328PB) অন্তর্ভুক্ত করে এবং কেবলমাত্র TX এবং RX পিনগুলি দখল করে সিরিয়াল পোর্টে কমান্ড পাঠিয়ে নিয়ন্ত্রণ করা যেতে পারে।

বাজারে UART স্ক্রিন সাধারণত দুটি বিভাগে পড়ে:

প্রাক্তনটি অত্যন্ত উচ্চ উন্নয়ন দক্ষতা অফার করে — এমনকি আপনি স্ক্রীনে ফ্ল্যাশ করার আগে একটি পিসিতে UI সিমুলেট করতে পারেন। পরেরটি আরও নিম্ন-স্তরের নিয়ন্ত্রণ ক্ষমতা প্রদান করে।

4. সাধারণ ত্রুটি নির্ণয় দ্রুত রেফারেন্স

অবশেষে, উচ্চ-ফ্রিকোয়েন্সি ক্ষেত্রের সমস্যা সমাধানের জন্য এখানে একটি দ্রুত-রেফারেন্স চেকলিস্ট রয়েছে — এটি কেবল দিনটি বাঁচাতে পারে:

উপসর্গ	অগ্রাধিকার তদন্তের দিকনির্দেশনা
গ্লিচড স্ক্রিন, ডিসপ্লে নেই	FPC কেবলটি আলগা বা অক্সিডাইজড কিনা তা পরীক্ষা করুন (80% ক্ষেত্রে); রেজোলিউশন / রিফ্রেশ রেট সেটিংস যাচাই করুন
রঙের বিকৃতি, উল্লম্ব স্ট্রাইপ, জিটার	অস্বাভাবিক সরবরাহ ভোল্টেজ পরীক্ষা করুন (VGL/VGH/VCOM); PWM ডিমিং ফ্রিকোয়েন্সি খুব কম কিনা তা পরীক্ষা করুন
আবছা ছবি বা ব্যাকলাইট কাজ করছে না	বার্ধক্য ব্যাকলাইট LEDs জন্য পরীক্ষা করুন; পাওয়ার অ্যাডাপ্টারের প্রকৃত আউটপুট ভোল্টেজ যাচাই করুন
পর্দায় স্থির অন্ধকার/সাদা দাগ	পিছনের দিক থেকে শারীরিক ক্ষতি বা কম্প্রেশন (অপরিবর্তনযোগ্য - প্রতিস্থাপন প্রয়োজন)

TFT LCD নির্বাচন এবং বিকাশ হল, এর মূলে, খরচ, কর্মক্ষমতা, উন্নয়ন চক্র এবং নির্ভরযোগ্যতার মধ্যে একটি ট্রেড-অফ। কোন "সেরা" পর্দা নেই - শুধুমাত্র "সবচেয়ে উপযুক্ত" সমাধান। আমি আশা করি এই নির্দেশিকাটি আপনাকে আপনার প্রকল্পের শুরুতে অপ্রয়োজনীয় পথচলা এড়াতে সাহায্য করবে, আপনাকে সত্যিকারের আলাদা পণ্যের অভিজ্ঞতা তৈরিতে আরও প্রচেষ্টা ফোকাস করার অনুমতি দেবে।
