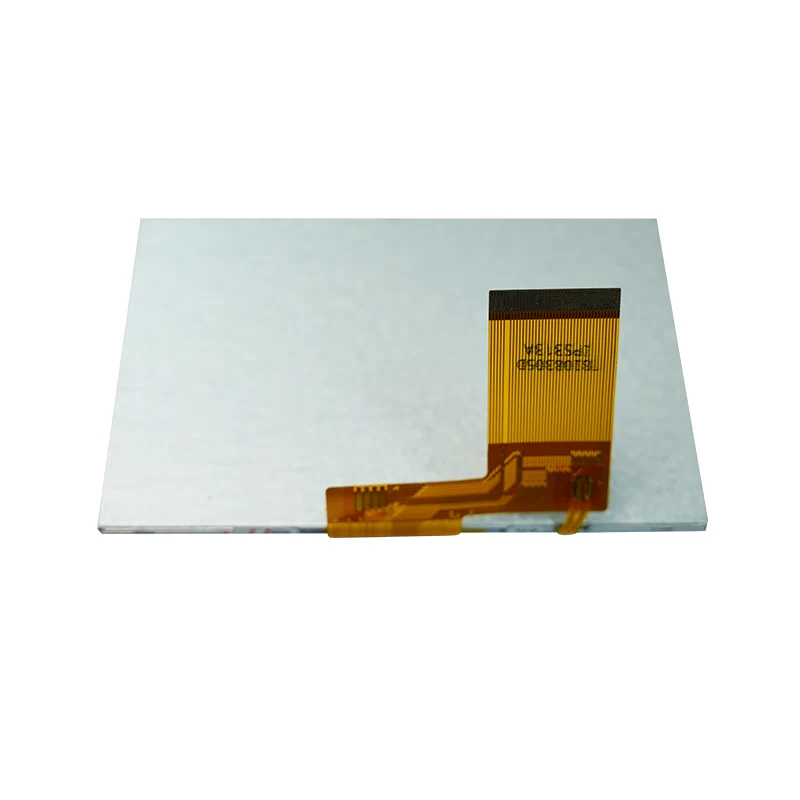

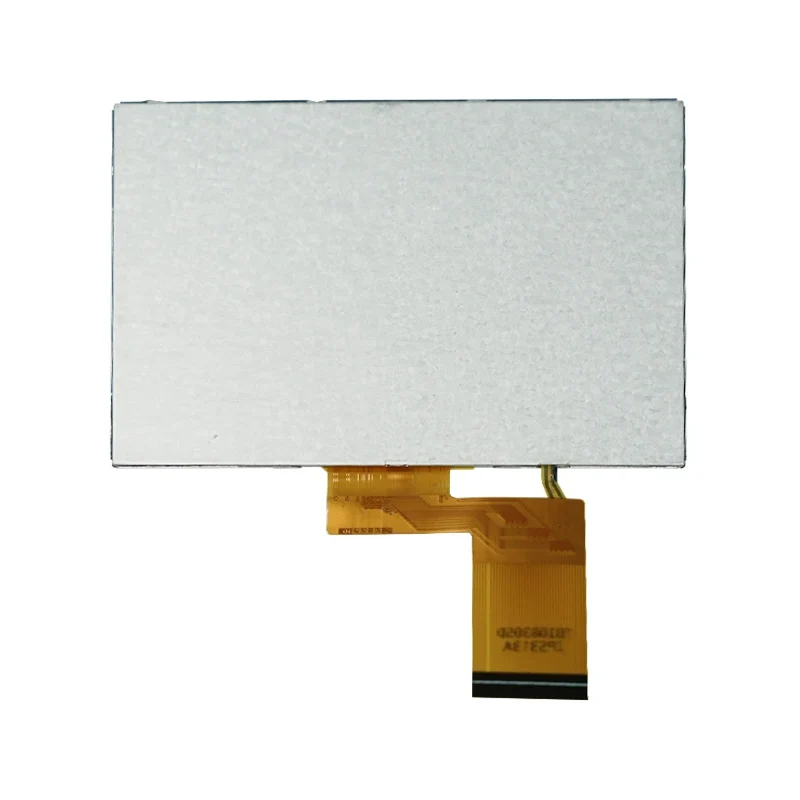

4.3' ট্রান্সমিসিভ আইপিএস কালার TFT LCD ডিসপ্লে মডিউল

মূল বৈশিষ্ট্য

• উচ্চ উজ্জ্বলতা প্রদর্শন: সাধারণ উজ্জ্বলতা 500 cd/m² (সর্বনিম্ন 450 cd/m²), এমনকি শক্তিশালী পরিবেষ্টিত আলোতেও স্পষ্ট দৃশ্যমানতা নিশ্চিত করে।

• ওয়াইড টেম্পারেচার অপারেশন: শিল্প পরিবেশের জন্য উপযুক্ত -20°C থেকে 60°C এর অপারেটিং তাপমাত্রা পরিসীমা সমর্থন করে।

• ওয়াইড ভিউয়িং অ্যাঙ্গেল: সাধারণ অনুভূমিক দেখার কোণ 70° এবং উল্লম্ব দেখার কোণ 45°–60°, একাধিক কোণ থেকে আরামদায়ক দেখার অনুমতি দেয়।

• দ্রুত প্রতিক্রিয়া: 20ms এর সাধারণ প্রতিক্রিয়া সময়, গতিশীল ছবি প্রদর্শনের জন্য আদর্শ।

• এনার্জি-সেভিং ডিজাইন: সাদা LED ব্যাকলাইটের জন্য অপ্টিমাইজড দক্ষতা সহ 3.2V এর কম ভোল্টেজে কাজ করে।

তিয়ানফু কাস্টমাইজড 4.3’ ট্রান্সমিসিভ আইপিএস কালার টিএফটি এলসিডি ডিসপ্লে মডিউল স্পেসিফিকেশন

Tianfu 4.3’ Transmissive IPS কালার TFT LCD ডিসপ্লে মডিউলের বিবরণ

4.3’ ট্রান্সমিসিভ আইপিএস কালার টিএফটি এলসিডি ডিসপ্লে মডিউল নিম্নরূপ বিভিন্ন ক্ষেত্রে নিযুক্ত করা হয়:

শিল্প অটোমেশন এবং নিয়ন্ত্রণ

• শিল্প এইচএমআই প্যানেল: উত্পাদন লাইন পর্যবেক্ষণ, সরঞ্জাম অবস্থা প্রদর্শন

• পরীক্ষা এবং পরিমাপ যন্ত্র: অসিলোস্কোপ, বর্ণালী বিশ্লেষক প্রদর্শন ইন্টারফেস

• পিএলসি কন্ট্রোল টার্মিনাল: ফ্যাক্টরি অটোমেশন সিস্টেমের জন্য মানব-মেশিন ইন্টারফেস

স্বয়ংচালিত এবং পরিবহন ব্যবস্থা

• গাড়ির মধ্যে নেভিগেশন প্রদর্শন: আফটার মার্কেট কার নেভিগেশন স্ক্রিন

• পাবলিক ট্রান্সপোর্ট তথ্য: বাস স্টপ আগমন সিস্টেম, টিকিট টার্মিনাল

• নির্মাণ যন্ত্রপাতি যন্ত্র: খননকারী, ক্রেন অপারেটর প্যানেল

চিকিৎসা ও স্বাস্থ্যসেবা সরঞ্জাম

• পোর্টেবল মেডিকেল ডিভাইস: মনিটর, ডায়াগনস্টিক সরঞ্জাম প্রদর্শন

• হেলথ মনিটরিং টার্মিনাল: কমিউনিটি হেলথ কেয়ার ডিভাইস ইন্টারফেস

• ল্যাবরেটরি ইন্সট্রুমেন্টস: অ্যানালিটিকাল ইন্সট্রুমেন্টের জন্য ডেটা ডিসপ্লে স্ক্রিন

স্মার্ট হোম এবং আইওটি

• স্মার্ট কন্ট্রোল প্যানেল: হোম সেন্ট্রাল কন্ট্রোল সিস্টেমের জন্য টাচ ইন্টারফেস

• সিকিউরিটি মনিটরিং ডিসপ্লে: ইন্টারকম সিস্টেম স্ক্রিন তৈরি করা

• স্মার্ট অ্যাপ্লায়েন্স ইন্টারফেস: হাই-এন্ড রেফ্রিজারেটর, ওয়াশিং মেশিন কন্ট্রোল প্যানেল

বাণিজ্যিক এবং খুচরা সরঞ্জাম

• POS সিস্টেম: খুচরা টার্মিনাল প্রদর্শন

• বিজ্ঞাপনের তথ্য স্ক্রীন: ছোট আকারের ডিজিটাল সাইনেজ অ্যাপ্লিকেশন

আমাদের ক্লায়েন্টের মূল্যায়ন: ইন্ডাস্ট্রিয়াল থার্মোস্ট্যাট প্যানেল

একটি শিল্প সরঞ্জাম প্রস্তুতকারক এই মডিউলটিকে তাদের তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থার জন্য প্রদর্শন ইন্টারফেস হিসাবে গ্রহণ করেছে। এটি -10 ডিগ্রি সেলসিয়াসে কোল্ড স্টোরেজ পরিবেশে 2 বছরেরও বেশি সময় ধরে স্থিরভাবে কাজ করেছে, কোন উজ্জ্বলতা হ্রাস ছাড়াই। দেখার কোণ বহু-কোণ পর্যবেক্ষণের প্রয়োজনীয়তা পূরণ করে।

প্রশ্ন 1: এই 4.3-ইঞ্চি TFT মডিউলটির জন্য পাওয়ার সাপ্লাই প্রয়োজনীয়তাগুলি কী কী?

উত্তর: মডিউলটির জন্য দুটি পাওয়ার সাপ্লাই প্রয়োজন: 1) লজিক বিভাগের জন্য 3.2V (সাধারণ); 2) LED ব্যাকলাইটের জন্য 12–16V, যার একটি সাধারণ মান 14V। ব্যাকলাইট কারেন্ট প্রায় 40mA। ডিসপ্লে কর্মক্ষমতা প্রভাবিত করে ভোল্টেজের ওঠানামা এড়াতে একটি স্থিতিশীল DC-DC কনভার্টার ব্যবহার করার পরামর্শ দেওয়া হয়।

প্রশ্ন 2: মডিউলটি কম-তাপমাত্রার পরিবেশে সাধারণত কাজ করতে পারে?

উত্তর: হ্যাঁ, এই মডিউলটি কঠোর পরীক্ষার মধ্য দিয়ে গেছে এবং সাধারণত -20 ° C থেকে 60 ° C পরিবেষ্টিত তাপমাত্রা পরিসরে কাজ করতে পারে। নিম্ন-তাপমাত্রার পরিবেশে, প্রারম্ভিক স্টার্ট-আপ সময় কিছুটা বাড়ানো যেতে পারে (প্রায় 1-2 সেকেন্ড), কিন্তু প্রদর্শনের কার্যকারিতা প্রভাবিত হয় না। স্টোরেজ তাপমাত্রা পরিসীমা -20 ডিগ্রি সেলসিয়াস থেকে 70 ডিগ্রি সেলসিয়াস।

প্রশ্ন 3: মডিউলটির দেখার কোণ বৈশিষ্ট্যগুলি কী কী? কোন ইনস্টলেশন অবস্থান উপযুক্ত?

উত্তর: এই মডিউলটি একটি 12 টায় দেখার কোণ নকশা গ্রহণ করে, একটি সাধারণ অনুভূমিক দেখার কোণ 70° এবং একটি উল্লম্ব দেখার কোণ 45°–60°। এটি পর্যবেক্ষকের চোখের সাথে বা সামান্য উপরে অবস্থান স্তরে ইনস্টলেশনের জন্য উপযুক্ত। বহু-কোণ দেখার জন্য প্রয়োজনীয় অ্যাপ্লিকেশনগুলির জন্য, ইনস্টলেশন কোণ সামঞ্জস্য করার বা অন্যান্য দেখার কোণ নির্দিষ্টকরণের সাথে একটি মডেল নির্বাচন করার পরামর্শ দেওয়া হয়।

প্রশ্ন 4: 20ms প্রতিক্রিয়া সময় কি ভিডিও প্লেব্যাক সমর্থন করে?

উত্তর: 20ms (সর্বোচ্চ 30ms) এর সাধারণ প্রতিক্রিয়া সময় ডেটা আপডেট, GUI স্যুইচিং এবং স্ট্যান্ডার্ড-ডেফিনিশন ভিডিও প্লেব্যাক সহ বেশিরভাগ অ্যাপ্লিকেশন পরিস্থিতি সমর্থন করতে পারে। হাই-স্পিড মোশন ভিডিও বা গেমিং অ্যাপ্লিকেশানগুলির জন্য, কম প্রতিক্রিয়া সময় সহ একটি ডেডিকেটেড মডেল বেছে নেওয়ার পরামর্শ দেওয়া হয়৷

প্রশ্ন 5: মডিউলের জীবনকাল এবং ব্যাকলাইট অবক্ষয় কেমন?

উত্তর: রেট করা অপারেটিং অবস্থার অধীনে, মডিউলটি 30,000 ঘন্টার বেশি জীবনকালের জন্য ডিজাইন করা হয়েছে। LED ব্যাকলাইটের উজ্জ্বলতা হ্রাস সাধারণত 10,000 ঘন্টার মধ্যে 10% এর কম হয়। ব্যাকলাইটের আয়ু বাড়ানোর জন্য বর্ধিত সময়ের জন্য সর্বাধিক উজ্জ্বলতায় কাজ করা এড়াতে সুপারিশ করা হয়।

প্রশ্ন 6: এটি কি স্পর্শ কার্যকারিতা সমর্থন করে?

উত্তর: এই মডেলটি শুধুমাত্র প্রদর্শনের মডিউল এবং স্পর্শ কার্যকারিতা একত্রিত করে না। যাইহোক, আমরা ম্যাচিং প্রতিরোধী বা ক্যাপাসিটিভ টাচ স্ক্রিন উপাদান সরবরাহ করতে পারি এবং ল্যামিনেশন প্রক্রিয়াতে সহায়তা করতে পারি। টাচ স্ক্রিনটি আলাদাভাবে ক্রয় এবং একত্রিত করা প্রয়োজন।

নমুনা সরবরাহ নীতি

নমুনা উপলব্ধতা: গ্রাহক মূল্যায়ন এবং পরীক্ষার জন্য 1-10 টুকরার ছোট-ব্যাচের নমুনা উপলব্ধ।

অন্তর্ভুক্ত ডকুমেন্টেশন: প্রতিটি নমুনা প্যাকেজ অন্তর্ভুক্ত:

• সম্পূর্ণ পণ্য ডেটাশিট

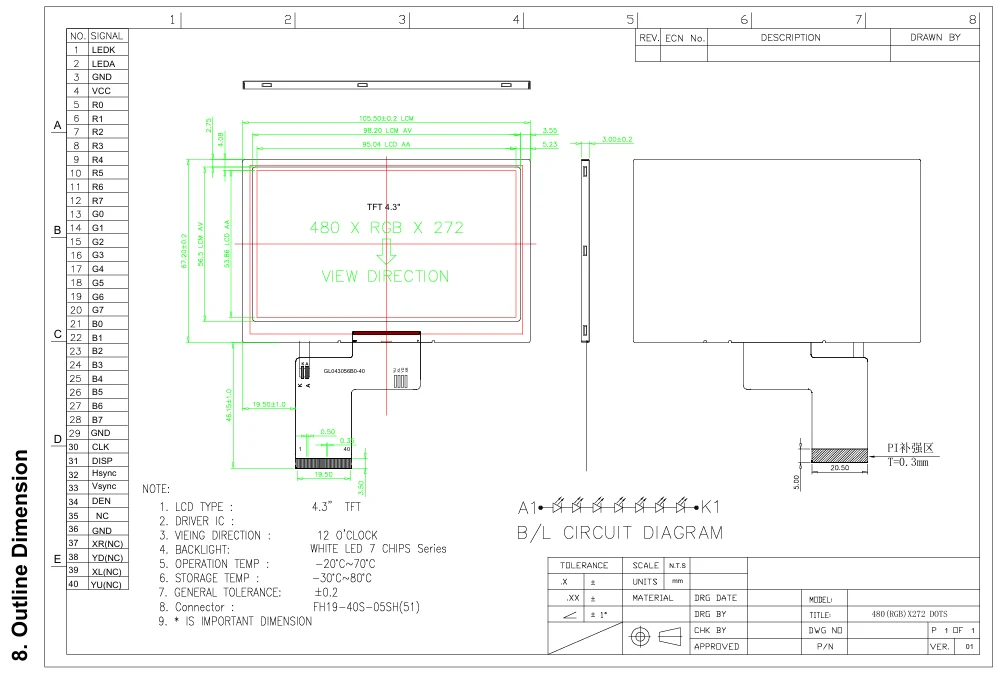

• যান্ত্রিক অঙ্কন (DXF/STEP ফর্ম্যাটে CAD ফাইল)

• পিন সংজ্ঞা এবং বৈদ্যুতিক সংযোগ চিত্র

• প্রস্তাবিত আরম্ভের সময় এবং রেজিস্টার কনফিগারেশন কোড

• নিরাপদ অপারেশন এবং ESD সুরক্ষা নির্দেশিকা

নমুনা মূল্যায়ন সুপারিশ

নমুনা অনুরোধ করার আগে, আপনার প্রযুক্তিগত দল নিম্নলিখিত ক্ষমতা আছে নিশ্চিত করুন:

• ড্রাইভিং ক্ষমতা: মডিউলের জন্য 3.2V লজিক পাওয়ার এবং 12-16V LED ব্যাকলাইট পাওয়ার প্রদান করার ক্ষমতা

• ইন্টারফেস সামঞ্জস্যতা: সিস্টেম মাদারবোর্ড FH19‑40S‑0.5SH(51) 40‑পিন সংযোগকারী বা সমতুল্য অ্যাডাপ্টার সমাধান মিটমাট করতে পারে

• সংকেত সমর্থন: প্রধান নিয়ন্ত্রণ চিপ RGB 24‑bit বা 16‑bit সমান্তরাল ইন্টারফেস সংকেত আউটপুট করতে পারে

• তাপীয় বিবেচনা: আপনার ডিভাইসের ভিতরে পর্যাপ্ত তাপ অপচয় করার স্থান সংরক্ষিত

🔧 প্রফেশনাল টেকনিক্যাল সাপোর্ট স্কোপ

মূল প্রযুক্তিগত সহায়তা (বিনা মূল্যে প্রদান করা হয়)

আমরা সরাসরি গ্রাহকদের জন্য নিম্নলিখিত পেশাদার LCD মডিউল-সম্পর্কিত প্রযুক্তিগত সহায়তা অফার করি:

1. স্পেসিফিকেশন এবং ইন্টিগ্রেশন কনসাল্টিং

• মডিউল বৈদ্যুতিক বৈশিষ্ট্য এবং পাওয়ার সাপ্লাই নকশা সুপারিশ ব্যাখ্যা

• যান্ত্রিক ইনস্টলেশন এবং কাঠামোগত সামঞ্জস্য বিশ্লেষণ

• সংযোগকারী সোল্ডারিং এবং তারের সমাবেশ প্রক্রিয়ার উপর নির্দেশিকা

পরিবেশগত অভিযোজনযোগ্যতা (তাপমাত্রা/আর্দ্রতা) মূল্যায়নের জন্য সুপারিশ

2. ড্রাইভার আইসি প্রযুক্তিগত ডকুমেন্টেশন

• ILI6485 ড্রাইভার IC এর জন্য সম্পূর্ণ ডেটাশীট

• বিস্তারিত রেজিস্টার কনফিগারেশন এবং ইনিশিয়ালাইজেশন সিকোয়েন্স উদাহরণ

• ইন্টারফেস টাইমিং প্যারামিটার বিশ্লেষণ এবং ম্যাচিং সুপারিশ

• রঙ গামা সংশোধনের জন্য রেফারেন্স স্কিম

3. অপটিক্যাল পারফরমেন্স টিউনিং গাইডেন্স

• উজ্জ্বলতা অভিন্নতা পরীক্ষা পদ্ধতি এবং মান

• প্রকৃত ইনস্টলেশনে কোণ বৈশিষ্ট্য দেখার জন্য অপ্টিমাইজেশন পরামর্শ

• বৈসাদৃশ্য এবং রঙ কর্মক্ষমতা জন্য সামঞ্জস্য দিকনির্দেশ

• প্রতিক্রিয়া সময় পরীক্ষা এবং মূল্যায়ন স্কিম

4. নির্ভরযোগ্যতা যাচাই সমর্থন

• প্রস্তাবিত বার্ন-ইন পরীক্ষার শর্ত এবং চক্র

• ESD সুরক্ষা নকশা এবং সুপারিশ

• তাপমাত্রা চক্র পরীক্ষার পদ্ধতি

দীর্ঘমেয়াদী অপারেশনাল নির্ভরযোগ্যতা মূল্যায়নের জন্য মূল পয়েন্ট

প্রযুক্তিগত সহায়তা প্রতিক্রিয়া

• প্রতিক্রিয়ার সময়: কাজের দিনে 24 ঘন্টার মধ্যে প্রযুক্তিগত অনুসন্ধানের উত্তর দেওয়া হয়

• যোগাযোগের পদ্ধতি: গভীর প্রযুক্তিগত বিনিময়ের জন্য ইমেল, ফোন এবং অনলাইন মিটিং এর মাধ্যমে সমর্থন

• ডকুমেন্টেশন: সমস্ত প্রযুক্তিগত নথি চীনা এবং ইংরেজি উভয় ভাষায় প্রদান করা হয়

• প্রায়শই জিজ্ঞাসিত প্রশ্ন লাইব্রেরি: গ্রাহকের রেফারেন্সের জন্য সাধারণ ইন্টিগ্রেশন সমস্যার জন্য একটি সমাধান লাইব্রেরি প্রতিষ্ঠিত হয়
