7.0 'ফ্রি ভিউিং অ্যাঙ্গেল রঙ টিএফটি এলসিডি ডিসপ্লে মডিউল

কোর স্পেসিফিকেশন

প্রদর্শন আকার

7.0 ইঞ্চি আইপিএস টিএফটি-এলসিডি

রেজোলিউশন

1024 × আরজিবি × 600 (ডাব্লুভিজিএ)

পিক্সেল পিচ

0.1506 (এইচ) × 0.1432 (ভি) মিমি

সক্রিয় অঞ্চল

154.21 (এইচ) × 85.92 (ভি) মিমি

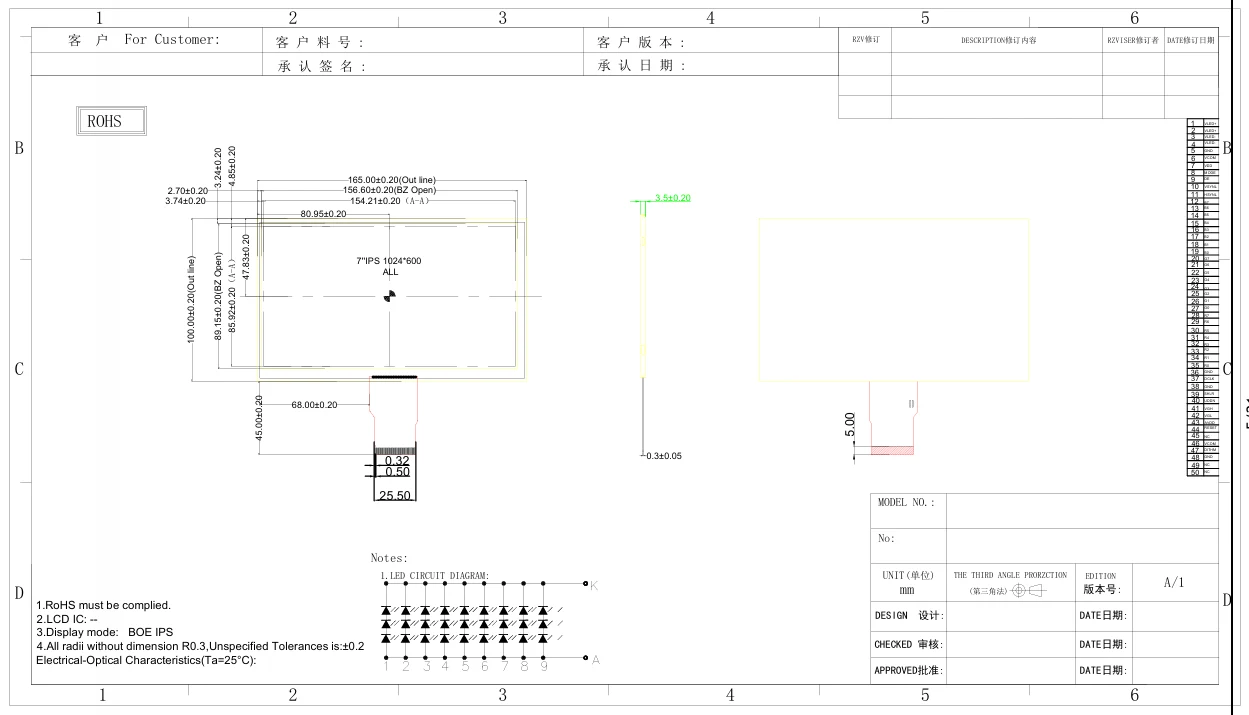

আউটলাইন মাত্রা

165 (ডাব্লু) × 100 (এইচ) × 3.5 (ডি) মিমি

প্রদর্শন মোড

সাধারণত কালো (আইপিএস প্রযুক্তি)

ইন্টারফেস

টিটিএল সমান্তরাল আরজিবি (50-পিন এফপিসি)

পৃষ্ঠ চিকিত্সা

অ্যান্টি-গ্লেয়ার (2 ঘন্টা/3 ঘন্টা হার্ড লেপ)

বৈদ্যুতিক বৈশিষ্ট্য

ডিজিটাল সরবরাহ ভোল্টেজ (ভিডিডি)

3.3V (3.0–3.6V)

অ্যানালগ সরবরাহ ভোল্টেজ (এভিডিডি)

9.6V (9.4-9.8V)

টিএফটি গেট ভোল্টেজ (ভিজিএইচ/ভিজিএল)

18V (17–19V) / -6V (-7– -5V)

বর্তমান খরচ (টাইপ।)

ভিডিডি: 30 এমএ, এভিডিডি: 35 এমএ, ভিজিএইচ: 0.5 এমএ, ভিজিএল: 1 এমএ

ব্যাকলাইট ভোল্টেজ/কারেন্ট

9.6V (8.4–10.6V) / 180ma (27 এলইডি)

অপারেটিং তাপমাত্রা

-20 ° C থেকে +70 ° C

স্টোরেজ তাপমাত্রা

-30 ° C থেকে +80 ° C

অপটিক্যাল বৈশিষ্ট্য

আলোকসজ্জা (টাইপ।)

450 সিডি/এম² (কেন্দ্র পয়েন্ট)

বিপরীতে অনুপাত (টাইপ।)

800: 1 (0 ° দেখার কোণ)

প্রতিক্রিয়া সময় (টাইপ।)

25 মিমি (উত্থান + পতন)

কোণ দেখার (এইচ/ভি)

80 °/80 ° (সিআর> 10)

রঙ গামুট (এনটিএসসি)

50%

ক্রোম্যাটিটি (সাদা)

এক্স: 0.230–0.330, ওয়াই: 0.260–0.360

ইন্টারফেস এবং নিয়ন্ত্রণ

সংযোগকারী প্রকার

হিরোজ এফএইচ 12 এ -50 এস -0.55 এইচ (50-পিন এফপিসি)

ডেটা ইনপুট

8-বিট আরজিবি (24-বিট রঙের গভীরতা)

সিঙ্ক মোড

ডি মোড (ডিফল্ট) / এইচএস / ভিএস মোড

স্ক্যান দিকনির্দেশ নিয়ন্ত্রণ

এল/আর (বাম/ডান শিফট)/আপডেট (আপ/ডাউন স্ক্যান)

সমর্থন সমর্থন

8-বিট (এইচ) বা 6-বিট (এল) রেজোলিউশন
