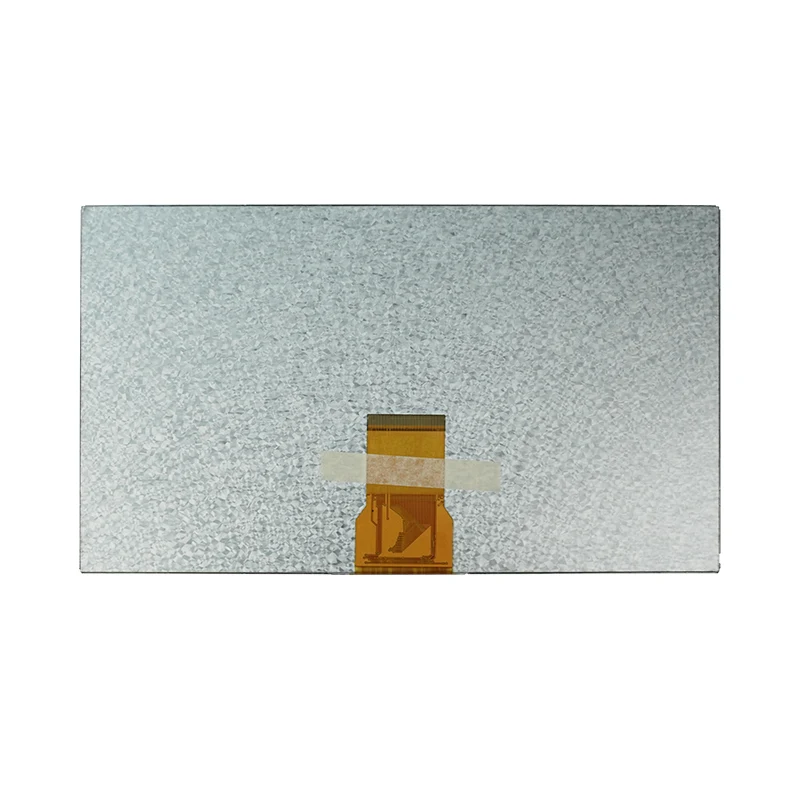

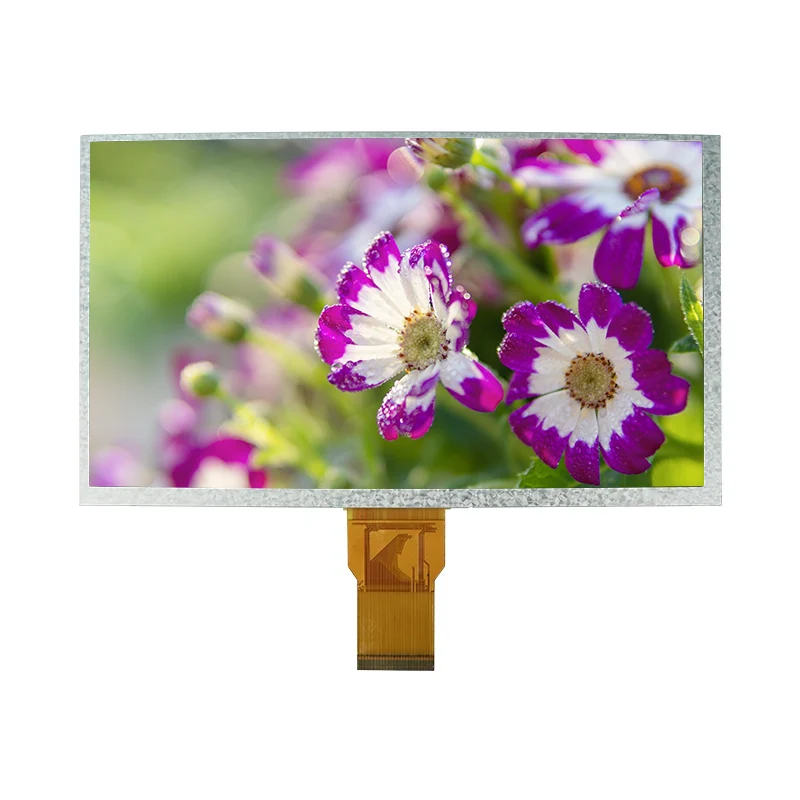

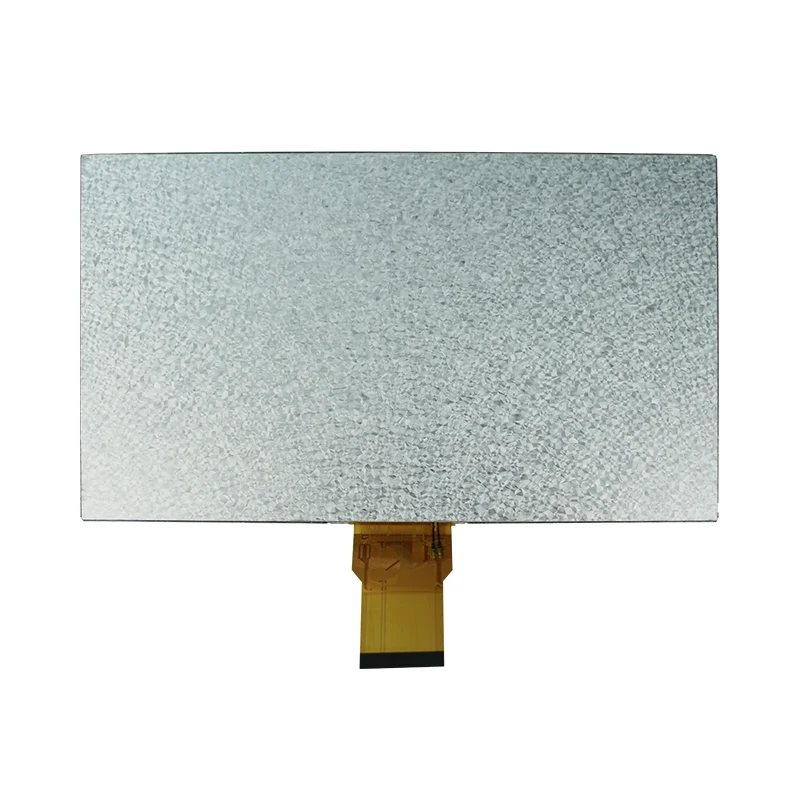

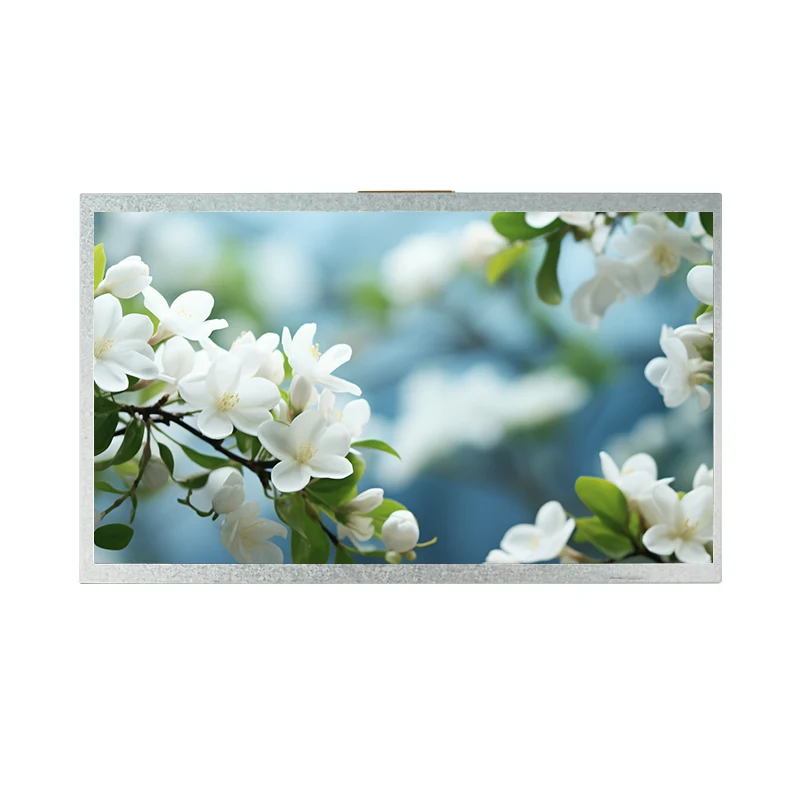

9.0' ট্রান্সমিসিভ কালার TFT LCD ডিসপ্লে মডিউল

তিয়ানফু একটি 24-বিট আরজিবি ইন্টারফেস এবং COG প্রযুক্তি সহ একটি শ্রমসাধ্য 9.0" 800x480 HMI TFT LCD ওয়াইডস্ক্রিন মডিউল অফার করে৷ অভ্যন্তরীণ শিল্প/মেডিকেল অটোমেশনের জন্য আদর্শ, এটি কাস্টম এফপিসি সমর্থন করে, -20°C থেকে 70°C পর্যন্ত কাজ করে এবং এর মধ্যে রয়েছে একটি ওয়ারেন্ট 1-2.

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

মূল সুবিধা - কেন এই মডিউল আপনার অ্যাপ্লিকেশন ফিট করে

📐উচ্চ-রেজোলিউশন স্বচ্ছতা:800×480 RGB-স্ট্রাইপ পিক্সেল পেশাদার HMI ইন্টারফেসের জন্য তীক্ষ্ণ পাঠ্য এবং গ্রাফিক্স সরবরাহ করে।

🌡️চরম তাপমাত্রা পরিসীমা:-20℃ থেকে 70℃ পর্যন্ত কাজ করে — তাপহীন কারখানা, আউটডোর কিয়স্ক এবং কোল্ড স্টোরেজ পরিবেশে নির্ভরযোগ্য।

🔌বিরামহীন একীকরণ:24-বিট সমান্তরাল RGB ইন্টারফেস এবং COG (চিপ-অন-গ্লাস) ডিজাইন হার্ডওয়্যার বিন্যাসকে সরল করে এবং সিস্টেমের আকার হ্রাস করে।

💡দীর্ঘ জীবন ব্যাকলাইট:20,000-ঘন্টা LED জীবনকাল রক্ষণাবেক্ষণ কম করে। 120 cd/m² আলোকসজ্জা চমৎকার পঠনযোগ্যতা নিশ্চিত করে।

⚡ স্থিতিশীল পাওয়ার ডিজাইন:ওয়াইড ভোল্টেজ সহনশীলতা (DVDD 2.8–3.6V, AVDD 9.4–9.8V) বিভিন্ন পাওয়ার সিস্টেমের সাথে সামঞ্জস্যতা নিশ্চিত করে।

🛠️কাস্টমাইজেশন প্রস্তুত:ছোট ব্যাচ ট্রায়াল আদেশ গৃহীত. কাস্টমাইজযোগ্য FPC, ব্যাকলাইট, টাচ প্যানেল এবং ফার্মওয়্যার আপনার প্রয়োজনের সাথে মেলে।

প্রযুক্তিগত বিশেষ উল্লেখ

মূল স্পেসিফিকেশন
ডিসপ্লে সাইজ	9.0-ইঞ্চি a-Si TFT-LCD (ট্রান্সমিসিভ)
রেজোলিউশন	800(RGB) × 480 পিক্সেল (RGB-স্ট্রাইপ)
দেখার দিকনির্দেশ	৬টা বাজে
প্রদর্শন মোড	সাধারণ সাদা TN
ইন্টারফেস	24-বিট সমান্তরাল RGB (MPU ইন্টারফেস)
পাওয়ার স্পেসিফিকেশন
ডিজিটাল সাপ্লাই ভোল্টেজ (DVDD)	3.0 V (মিনিট) - 3.3 V (টাইপ) - 3.6 V (সর্বোচ্চ)
এনালগ সাপ্লাই ভোল্টেজ (AVDD)	9.4 V (মিনিট) - 9.6 V (টাইপ) - 9.8 V (সর্বোচ্চ)
গেট অন ভোল্টেজ (ভিজিএইচ)	17 V (মিনিট) - 18 V (টাইপ) - 19 V (সর্বোচ্চ)
গেট অফ ভোল্টেজ (ভিজিএল)	-6.6 V (মিনিট) - -6 V (টাইপ) - -5.4 V (সর্বোচ্চ)
VCOM ভোল্টেজ	3.7 V (টাইপ)
ব্যাকলাইট স্পেসিফিকেশন
LED কনফিগারেশন	সাদা LED × 18 (3×6 অ্যারে)
মোট LED কারেন্ট	120 mA (20 mA × 6)
LED ফরোয়ার্ড ভোল্টেজ (VL)	9.0 V (টাইপ) - 9.9 V (সর্বোচ্চ)
LED আলোকসজ্জা	≥3000 cd/m²
এলসিএম লুমিন্যান্স	120 cd/m² (টাইপ)
LED লাইফটাইম	≥20,000 ঘন্টা
পরিবেশগত বিশেষ উল্লেখ
অপারেটিং তাপমাত্রা	-20.0℃ থেকে 70.0℃
স্টোরেজ তাপমাত্রা	-30.0 ℃ থেকে 80.0 ℃
সময় নির্দিষ্টকরণ
DCLK ফ্রিকোয়েন্সি	33.3 MHz (টাইপ) - 50 MHz (সর্বোচ্চ)
অনুভূমিক মোট সময়কাল (ম)	928 DCLK চক্র
উল্লম্ব মোট সময়কাল (টিভি)	525 অনুভূমিক রেখা
HS পিছনের বারান্দা (Thb)	88 DCLK চক্র
ভিএস ব্যাক বারান্দা (টিভিবি)	32 অনুভূমিক রেখা

বিস্তারিত

অ্যাপ্লিকেশন এবং সাফল্যের গল্প

এই 9.0" HMI স্কয়ার TFT LCD মডিউলটি সফলভাবে এমন সব শিল্পে স্থাপন করা হয়েছে যেখানে নির্ভরযোগ্যতা এবং স্বচ্ছতা গুরুত্বপূর্ণ৷ নীচে সাধারণ ব্যবহারের ক্ষেত্রে এবং বাস্তব-বিশ্বের উদাহরণ দেওয়া হল৷

🏭ইন্ডাস্ট্রিয়াল অটোমেশন – CNC মেশিন কন্ট্রোল প্যানেল

একটি ইউরোপীয় যন্ত্রপাতি প্রস্তুতকারক এই মডিউলটিকে তাদের CNC অপারেটর প্যানেলে একত্রিত করেছে। -20 ℃ থেকে 70 ℃ অপারেটিং পরিসীমা গরম না হওয়া কারখানার পরিবেশে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে, যখন 24-বিট RGB ইন্টারফেস তাদের বিদ্যমান নিয়ামকের সাথে সংযোগ সরলীকৃত করে।

🏥চিকিৎসা সরঞ্জাম - পোর্টেবল রোগী মনিটর

একটি মেডিকেল ডিভাইস স্টার্টআপ এই মডিউলটি তার কমপ্যাক্ট COG ডিজাইন এবং স্থিতিশীল 120 cd/m² লুমিনেন্সের জন্য ব্যবহার করেছে, উজ্জ্বল হাসপাতালের সেটিংসে পরিষ্কার তরঙ্গরূপ প্রদর্শন সক্ষম করে। কাস্টম এফপিসি অভিযোজন তাদের পাতলা ঘেরের সাথে ফিট করতে সাহায্য করেছে।

🏠 এসমার্ট হোম - সেন্ট্রাল কন্ট্রোল হাব

একটি স্মার্ট হোম ইন্টিগ্রেটর এই মডিউলটিকে তার বিস্তৃত তাপমাত্রা পরিসীমা এবং দীর্ঘ ব্যাকলাইট লাইফের জন্য বেছে নিয়েছে, এটিকে ইনডোর ওয়াল প্যানেল এবং আউটডোর গেট ইন্টারকম উভয়ের জন্য উপযুক্ত করে তুলেছে। 20,000-ঘন্টা LED জীবন দীর্ঘমেয়াদী রক্ষণাবেক্ষণের উদ্বেগকে হ্রাস করেছে।

📊আউটডোর কিয়স্ক - টিকিট টার্মিনাল

স্টোরেজ তাপমাত্রা -30 ℃ এবং -20 ℃ পর্যন্ত অপারেটিং সহ, এই মডিউলটি আউটডোর টিকিটিং কিয়স্কে শীতকালীন পরিস্থিতিতে বেঁচে থাকে। 800×480 রেজোলিউশন QR কোড এবং লেনদেনের তথ্যের স্পষ্ট প্রদর্শন প্রদান করে।

শংসাপত্র, গুণমান নিশ্চিতকরণ এবং প্রযুক্তিগত সহায়তা (FAQ)

প্রশ্ন: তিয়ানফু ডিসপ্লেতে কোন উত্পাদন শংসাপত্র রয়েছে?

ক:তিয়ানফু ডিসপ্লে একটি ISO 9001:2015 প্রত্যয়িত সুবিধা পরিচালনা করে, ডিজাইন, বন্ধন এবং ডেলিভারি জুড়ে মানসম্মত মান ব্যবস্থাপনা নিশ্চিত করে। সমস্ত মডিউল RoHS এবং REACH অনুগত কাঁচামাল ব্যবহার করে, গ্লোবাল ইকো-নিয়মগুলির সাথে মিলে যায়।

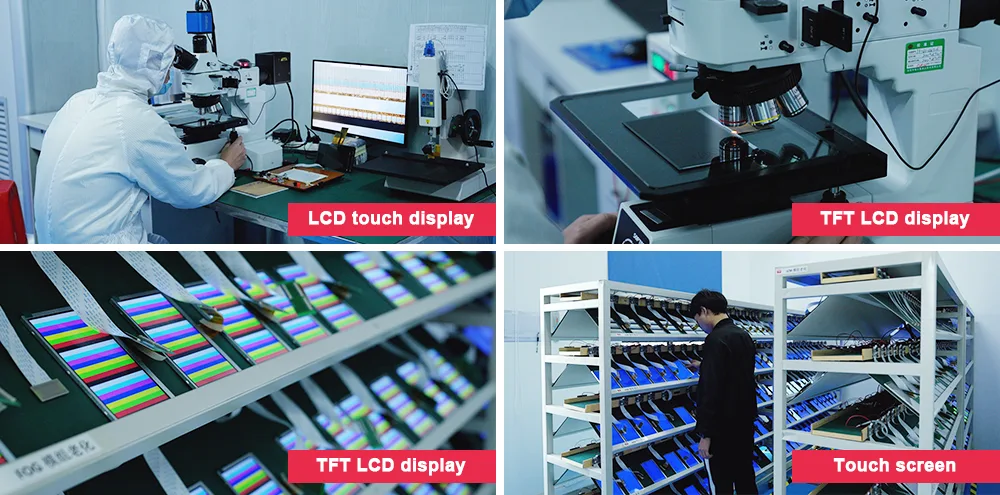

প্রশ্ন: প্রতিটি প্রোডাকশন লটে কোন নির্দিষ্ট মানের পরীক্ষা করা হয়?

ক:প্রতিটি ব্যাচ কঠোর পরিদর্শন কার্যপ্রবাহের মধ্য দিয়ে যায়, যার মধ্যে রয়েছে গ্লাস/আইসিগুলির জন্য ইনকামিং কোয়ালিটি কন্ট্রোল (IQC), স্বয়ংক্রিয় COG/FOG বন্ধন লাইন সারিবদ্ধতার জন্য ইন-প্রসেস কোয়ালিটি কন্ট্রোল (IPQC), এবং 100% আউটগোয়িং কোয়ালিটি কন্ট্রোল (OQC)। নির্ভরযোগ্যতা পরীক্ষাগুলি তাপমাত্রা সাইক্লিং, আর্দ্রতা প্রতিরোধ, কম্পন এবং ব্যাকলাইট বার্ধক্য কভার করে।

প্রশ্ন: আপনি প্রদর্শন উত্পাদন ব্যাচের জন্য ট্রেসেবিলিটি প্রদান করেন?

ক:হ্যাঁ। প্রতিটি মডিউল তার সঠিক সমাবেশের তারিখ, রাসায়নিক ব্যাচ এবং ল্যাব পরীক্ষার লগের সাথে ম্যাপ করা একটি ট্র্যাকযোগ্য লট কোড দিয়ে সিরিয়ালাইজ করা হয়। এটি দ্রুত 8D মূল-কারণ বিশ্লেষণ সক্ষম করে, যা দীর্ঘ-জীবন চক্র শিল্প অ্যাপ্লিকেশনের জন্য অপরিহার্য।

প্রশ্ন: আপনার স্ট্যান্ডার্ড ওয়ারেন্টি এবং হার্ডওয়্যার প্রতিস্থাপন নীতি কি?

ক:আমরা ত্রুটিগুলি কভার করার জন্য একটি 12-মাসের মান প্রস্তুতকারকের ওয়ারেন্টি অফার করি। নিশ্চিত মানের সমস্যাগুলির জন্য, ক্লায়েন্ট প্রকল্পের ডাউনটাইম কমাতে 5-7 কার্যদিবসের মধ্যে প্রতিস্থাপন ইউনিটগুলি দ্রুত প্রক্রিয়া করা হয়।

প্রশ্ন: আপনি কি ইন্টিগ্রেশনের জন্য ফার্মওয়্যার এবং প্রযুক্তিগত প্রাথমিক কোড প্রদান করেন?

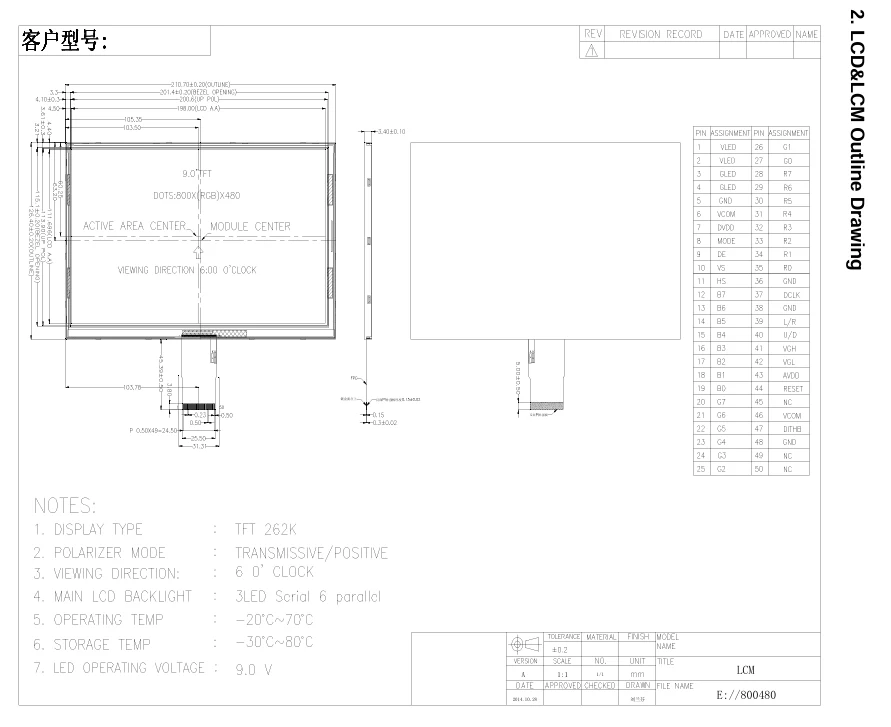

ক:একেবারে। আমরা সম্পূর্ণ হার্ডওয়্যার-সফ্টওয়্যার ডকুমেন্টেশন প্যাকেট প্রদান করি যার মধ্যে রয়েছে সম্পূর্ণ ডেটাশিট স্পেস, ইনিশিয়ালাইজেশন কোড স্ক্রিপ্ট, ক্লক টাইমিং ডায়াগ্রাম, যান্ত্রিক অঙ্কন এবং ইন্টারফেস রেজিস্টার নোট।

প্রশ্ন: আমি কি ভর উৎপাদনের প্রতিশ্রুতি দেওয়ার আগে একটি ছোট-ব্যাচের নমুনা পেতে পারি?

ক:হ্যাঁ, প্রুফ-অফ-কনসেপ্ট পরীক্ষার জন্য 1 থেকে 30 টুকরা পর্যন্ত ইঞ্জিনিয়ারিং ট্রায়াল অর্ডারকে স্বাগত জানানো হয়। স্ট্যান্ডার্ড নমুনা 1 সপ্তাহের মধ্যে পাঠানো হয়, যখন কাস্টম FPC রাউটিং, ব্যাকলাইট পরিবর্তন, বা টাচ প্যানেল ওভারলে প্রোটোটাইপিংয়ের জন্য 2-3 সপ্তাহের প্রয়োজন হয়।
