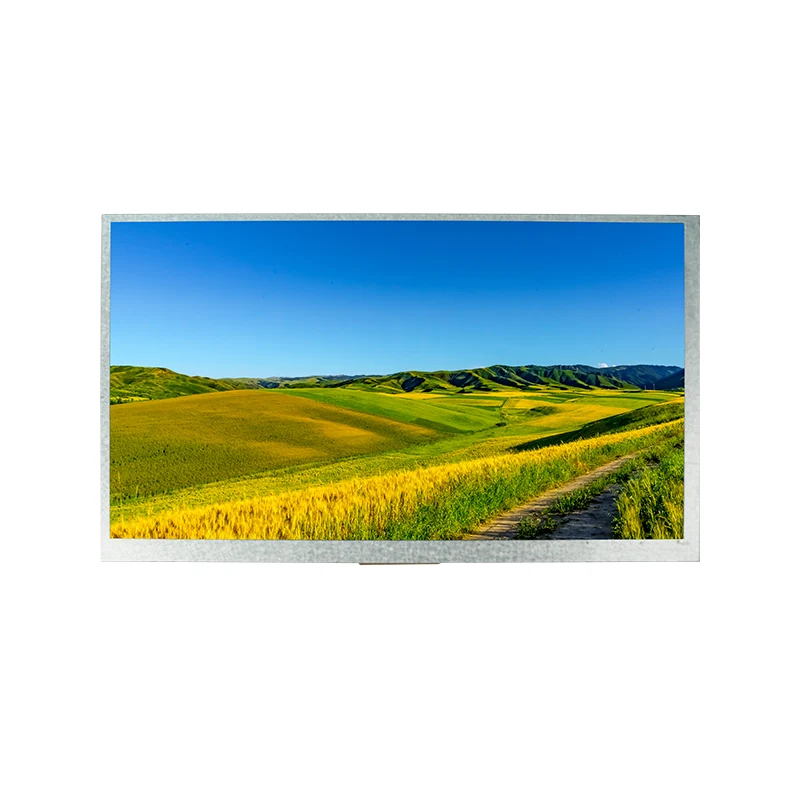

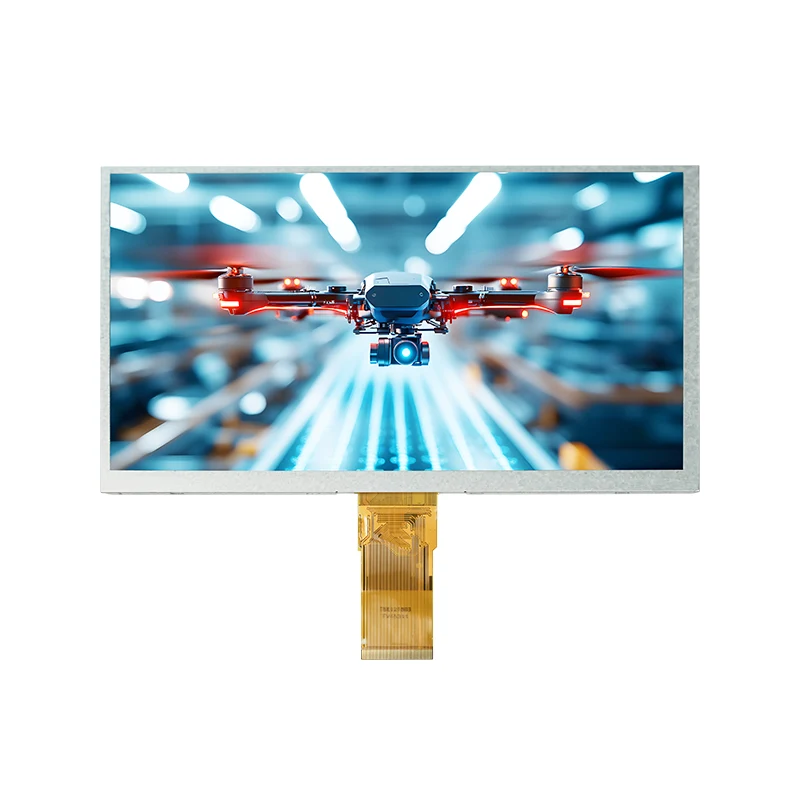

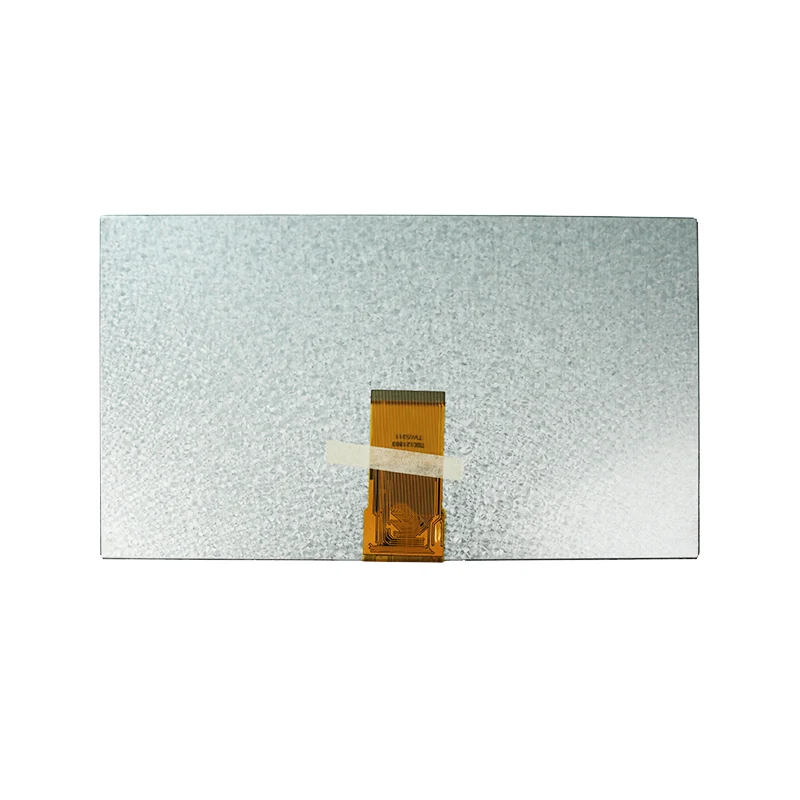

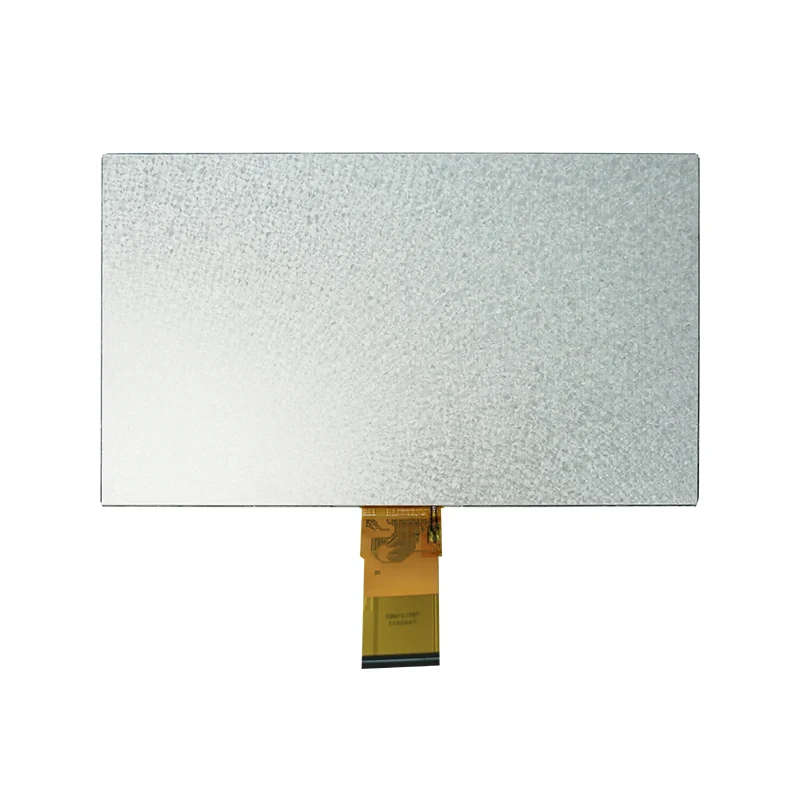

9.0' HMI স্কয়ার TFT LCD ডিসপ্লে মডিউল

Tianfu একটি 24-বিট RGB ইন্টারফেস এবং COG প্রযুক্তি সহ একটি শ্রমসাধ্য 9.0' HMI স্কয়ার TFT LCD ডিসপ্লে মডিউল অফার করে৷ শিল্প/চিকিৎসা অটোমেশনের জন্য নির্মিত, এটি কাস্টম FPC সমর্থন করে, -20°C থেকে 70°C পর্যন্ত কাজ করে এবং একটি নির্ভরযোগ্য 12-মাসের ওয়ারেন্টি দ্বারা সমর্থিত।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

মূল বৈশিষ্ট্য এবং সুবিধা

🔍 উচ্চ-রেজোলিউশন স্বচ্ছতা

800×480 RGB-স্ট্রাইপ পিক্সেল সহ 9.0-ইঞ্চি TFT-LCD এবং তীক্ষ্ণ, ওয়াইড-এঙ্গেল দৃশ্যমানতার জন্য 6 টায় দেখার দিক।

🔌 শক্তিশালী ইন্টিগ্রেশন

24-বিট সমান্তরাল RGB ইন্টারফেস শিল্প এবং ভোক্তা সিস্টেমের সাথে বিরামহীন সামঞ্জস্য নিশ্চিত করে।

⚡ অতি-নিম্ন

পাওয়ার ডিজাইন 2.8–3.3V (ডিজিটাল) এবং 9.4–9.8V (অ্যানালগ) এ দক্ষতার সাথে কাজ করে, যা শক্তি-সংবেদনশীল অ্যাপ্লিকেশনের জন্য আদর্শ।

🌡️অত্যন্ত স্থায়িত্ব

-20℃ থেকে 70℃ অপারেশন সহ্য করে এবং কঠোর পরিবেশের জন্য একটি 20,000-ঘন্টা LED ব্যাকলাইট (18 LEDs, 120mA) বৈশিষ্ট্যযুক্ত।

🎯প্রিসিশন ইঞ্জিনিয়ারিং

COG প্রযুক্তি এবং অপ্টিমাইজড VCOM ভোল্টেজ ফ্লিকার কমিয়ে দেয়, উচ্চ বৈসাদৃশ্য এবং স্থিতিশীল কর্মক্ষমতা নিশ্চিত করে।

Tianfu কাস্টমাইজড 9.0' HMI স্কয়ার TFT LCD ডিসপ্লে মডিউল স্পেসিফিকেশন

মূল স্পেসিফিকেশন
ডিসপ্লে সাইজ	9.0-ইঞ্চি a-Si TFT-LCD (ট্রান্সমিসিভ)
রেজোলিউশন	800(RGB) × 480 পিক্সেল (RGB-স্ট্রাইপ)
প্রদর্শন মোড	সাধারণ সাদা TN, 6 টায় দেখার দিকনির্দেশ
ইন্টারফেস	24-বিট সমান্তরাল RGB (MPU ইন্টারফেস)
পাওয়ার সাপ্লাই ভোল্টেজ	ডিজিটাল: 2.8–3.3 V (DVDD) এনালগ: 9.4-9.8 V (AVDD) গেট ভোল্টেজ: VGH=17–19 V, VGL=-6.6~-5.4 V
ব্যাকলাইট	সাদা LED × 18 (মোট বর্তমান: 120 mA)

পরম সর্বোচ্চ রেটিং
অপারেটিং তাপমাত্রা	-20.0℃ ~ 70.0℃
স্টোরেজ তাপমাত্রা	-30.0℃ ~ 80.0℃

বৈদ্যুতিক বৈশিষ্ট্য
ডিজিটাল সাপ্লাই ভোল্টেজ (DVDD)	3.0 V (মিনিট) / 3.3 V (টাইপ) / 3.6 V (সর্বোচ্চ)
এনালগ সাপ্লাই ভোল্টেজ (AVDD)	9.4 V (মিনিট) / 9.6 V (টাইপ) / 9.8 V (সর্বোচ্চ)
গেট অন ভোল্টেজ (ভিজিএইচ)	17 V (মিনিট) / 18 V (টাইপ) / 19 V (সর্বোচ্চ)
গেট অফ ভোল্টেজ (ভিজিএল)	-6.6 V (মিনিট) / -6 V (টাইপ) / -5.4 V (সর্বোচ্চ)
কমন ইলেকট্রোড ড্রাইভিং সিগন্যাল (VCOM)	3.7 V (টাইপ)

ব্যাকলাইট স্পেসিফিকেশন
LED ফরোয়ার্ড ভোল্টেজ	9.0 V (টাইপ) / 9.9 V (সর্বোচ্চ)
LED লাইফটাইম	20,000 ঘন্টা
LED আলোকসজ্জা	≥3000 cd/m²
এলসিএম লুমিন্যান্স	120 cd/m²

টাইমিং প্যারামিটার (অনুভূমিক)
DCLK ফ্রিকোয়েন্সি	33.3 MHz (টাইপ) / 50 MHz (সর্বোচ্চ)
অনুভূমিক প্রদর্শন এলাকা	800 DCLK
এইচএস পালস প্রস্থ	1 DCLK (মিনিট) / 48 DCLK (টাইপ)
HS পিছনের বারান্দা	88 DCLK
HS সামনের বারান্দা	40 DCLK

বিস্তারিত

সার্টিফিকেশন এবং গুণমান নিশ্চিত

তিয়ানফু ডিসপ্লে নির্ভরযোগ্য, উচ্চ-মানের ডিসপ্লে মডিউল সরবরাহ করতে প্রতিশ্রুতিবদ্ধ। আমাদের উৎপাদন প্রক্রিয়া আন্তর্জাতিকভাবে স্বীকৃত সার্টিফিকেশন এবং কঠোর মান নিয়ন্ত্রণ ব্যবস্থা দ্বারা সমর্থিত।

ISO 9001:2015 সার্টিফিকেশন:মানসম্মত মানের ব্যবস্থাপনা কর্মপ্রবাহ ক্রমাগত কর্মক্ষমতা অপ্টিমাইজেশান নিশ্চিত করা.
বিশ্বব্যাপী সম্মতি:100% RoHS এবং RECH অনুগত কাঁচামাল, ইউরোপীয় এবং উত্তর আমেরিকার বাজারে সরাসরি আমদানির জন্য নিরাপদ।
100% ডুয়াল-গেট পরিদর্শন:প্রতিটি TFT মডিউল সুরক্ষিত প্যাকেজিংয়ের আগে সম্পূর্ণ স্বয়ংক্রিয় বৈদ্যুতিক, অপটিক্যাল অভিন্নতা এবং পরিবেশগত পরীক্ষার মধ্য দিয়ে যায়।
ব্যাচ নির্ভরযোগ্যতা লগ: বাধ্যতামূলক তাপমাত্রা সাইক্লিং, আর্দ্রতা প্রতিরোধ, এবং ব্যাকলাইট ত্বরিত বার্ধক্য পরীক্ষা প্রতিটি উত্পাদন লটে সম্পাদিত হয়।
সম্পূর্ণ লট ট্রেসেবিলিটি:ক্রমিক ইউনিট ট্র্যাকিং পৃথক উত্পাদন তারিখ, রাসায়নিক ব্যাচ, এবং পরীক্ষাগার পরীক্ষার রেকর্ডে ম্যাপ করা হয়েছে।

কেন তিয়ানফু বেছে নিন? - প্রতিযোগিতামূলক সুবিধা

বৈশিষ্ট্য	তিয়ানফু 9.0" HMI স্কয়ার মডিউল	আদর্শ বিকল্প
অপারেটিং তাপমাত্রা	-20℃ ~ 70℃ (বিস্তৃত পরিসর)	0℃ ~ 50℃ (সীমিত)
ব্যাকলাইট লাইফটাইম	20,000 ঘন্টা	10,000-15,000 ঘন্টা
ফ্লিকার কন্ট্রোল	ন্যূনতম ফ্লিকারের জন্য অপ্টিমাইজ করা VCOM + COG ডিজাইন	মৌলিক ক্ষতিপূরণ, কম উজ্জ্বলতায় লক্ষণীয় ঝাঁকুনি
কাস্টমাইজেশন সমর্থন	FPC, B/L, TP, ফার্মওয়্যার পরিবর্তন দ্রুত পরিবর্তনের সাথে	অনমনীয় MOQ, দীর্ঘ সীসা সময়
গুণমান সার্টিফিকেশন	ISO 9001, RoHS, REACH, সম্পূর্ণ ট্রেসেবিলিটি	প্রায়ই সীমিত ডকুমেন্টেশন
ওয়্যারেন্টি এবং সমর্থন	12 মাসের ওয়ারেন্টি, ইঞ্জিনিয়ারিং সমর্থন, 24 ঘন্টা প্রতিক্রিয়া	স্ট্যান্ডার্ড 3-6 মাস, সীমিত প্রযুক্তিগত সহায়তা
নমুনা এবং ছোট ব্যাচ আদেশ	গৃহীত (1-30 পিসি অবিলম্বে স্টক)	উচ্চ MOQ প্রয়োজন
